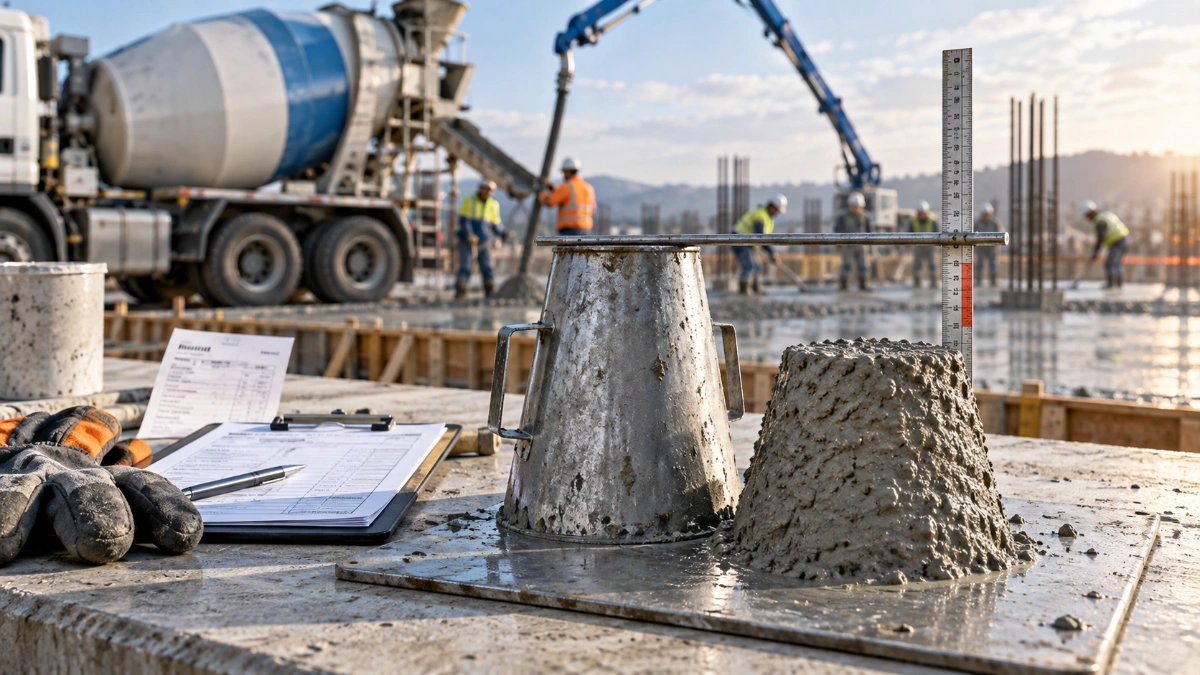

اختبار هبوط الخرسانة: الإجراء والقيم والقبول واستكشاف الأخطاء في الموقع

يقيس اختبار هبوط الخرسانة اتساق الخرسانة الطازجة التقليدية من خلال الهبوط الرأسي بعد رفع مخروط قياسي. وتعتمد فائدة نتيجة الهبوط على أخذ عينة تمثيلية، واتباع إجراء الاختبار الصحيح، والهدف أو النطاق أو الفئة المحددة في المشروع، والتسجيل القابل للتتبع؛ فالاختبار نفسه لا يحدد القبول أو محتوى الماء أو المقاومة أو قابلية الضخ. أما الخرسانة ذاتية الدمك (SCC)، فيجب استخدام اختبار انسياب الهبوط المحدد بدلًا من الهبوط العادي.

اختبار هبوط الخرسانة: اختر الإجابة التي تحتاجها

ماذا يقيس اختبار هبوط الخرسانة فعليًا؟

يقيس اختبار هبوط الخرسانة اتساق الخرسانة الطازجة: أي مقدار الهبوط الرأسي لكتلة الخرسانة اللدنة بعد إزالة مخروط الهبوط. وهو اختبار موقعي سريع حساس للتغيرات في الخلطة الطازجة، ومفيد للتحقق مما إذا كانت الخرسانة الموردة تتصرف بما يتوافق مع المتطلب المعتمد.

وهذا أضيق من المعنى العملي لكلمة قابلية التشغيل كما تُستخدم كثيرًا في الموقع. فقابلية التشغيل مفهوم عملي أوسع قد يشمل الحركة، وقابلية الدمك، وقابلية التشطيب، وقابلية الضخ، والتماسك، والاستجابة للاهتزاز. ويعطي الهبوط قياسًا واحدًا مفيدًا للاتساق، لكنه لا يغطي كل تلك السلوكيات.

ما الذي يمكن للهـبوط أن يخبرك به وما الذي لا يمكنه إثباته

يأتي أخذ العينة التمثيلية قبل اختبار الهبوط

قد يعطي اختبار هبوط صحيح تقنيًا على عينة سيئة نتيجة مضللة. يجب أن تمثل العينة الخرسانة التي يجري تقييمها وأن تبقى قابلة للتتبع إلى الشاحنة والدفعة والمزيج وموقع الصب الصحيح.

في مسار ASTM، توفر ASTM C172/C172M-25 إجراءات الحصول على عينات تمثيلية من الخرسانة الطازجة المخلوطة. وفي مسار EN، تغطي BS EN 12350-1:2019 أخذ العينات والأجهزة الشائعة لاختبارات الخرسانة الطازجة. وقد تضيف إجراءات المشروع مواقع أخذ العينات، والتكرار، ونقاط الشهود، ومتطلبات التوثيق.

في الموقع، التسلسل العملي بسيط: تحقق من الحمولة، واحصل على العينة التمثيلية المطلوبة، واحمها من التلوث أو الانفصال الحبيبي، وعرّفها، ثم انتقل بسرعة إلى اختبارات الخرسانة الطازجة. وتُركز قائمة التحقق لأخذ عينات الخرسانة الطازجة تحديدًا على هذه الخطوة الأولى.

كيف يُجرى اختبار هبوط الخرسانة

يجب أن يتبع الإجراء التفصيلي طريقة الاختبار المعتمدة في المشروع. ASTM C143/C143M-26b هي طريقة ASTM الحالية لاختبار الهبوط. وBS EN 12350-2:2019 هي المعيار الحالي لاختبار الهبوط ضمن BSI/EN.

وعلى مستوى عام، يكون التسلسل الموقعي كما يلي:

1. جهّز الأجهزة وسطح الاختبار. يجب أن يكون المخروط والقاع والقضيب وأجهزة القياس مناسبة ونظيفة وجاهزة للاستخدام.
2. ضع الخرسانة الطازجة في المخروط على الطبقات المحددة. يستخدم المساران الشائعان ثلاث طبقات مع الدمك بالقضيب بشكل مضبوط، لكن المعيار المعتمد هو الذي يحكم الإجراء الدقيق.
3. سوِّ السطح العلوي. أكمل التشكيل دون تأخير غير ضروري أو إزعاج للخلطة.
4. ارفع المخروط رأسيًا. يجب أن تكون عملية الرفع سلسة ومضبوطة بحيث يُسمح للخرسانة بالهبوط طبيعيًا.
5. قِس الهبوط بالطريقة التي يتطلبها المعيار المعتمد.
6. لاحظ شكل النتيجة وصلاحيتها. قد يتطلب القص أو الانهيار أو الحركة المستمرة التعامل مع الاختبار وفق قواعد الإعادة أو الملاءمة في الطريقة المعتمدة.
7. سجّل النتيجة فورًا مع الحمولة ومتطلب المشروع.

ASTM C143 وBS EN 12350-2 هما طريقتا اختبار، وليسا جداول قبول عالمية

هذا التمييز يمنع كثيرًا من جدالات الموقع. فطريقة اختبار الهبوط تخبرك كيف تحصل على القياس. لكنها لا تضع هبوطًا مقبولًا عالميًا واحدًا للبلاطات أو الكمرات أو الأعمدة أو الجدران أو لكل خلطة خرسانية.

ASTM C94/C94M-26c هي المواصفة ASTM الحالية للخرسانة الجاهزة، وتعترف بأن متطلبات المشتري قد تكون حاكمة حيثما نُص على ذلك. وفي نظام EN، تُعد BS EN 206-1:2026 المواصفة الحالية للخرسانة والأداء والإنتاج والمطابقة، بينما توفر BS EN 12350-2 طريقة اختبار الهبوط.

وعليه، يكون التسلسل الهرمي العملي كما يلي:

ما قيمة هبوط الخرسانة الجيدة؟

لا توجد قيمة هبوط واحدة “جيدة” تنطبق على جميع العناصر الإنشائية. فالقيمة المفيدة هي تلك المناسبة لنظام الخرسانة المعتمد وطريقة الصب ومتطلب المشروع.

قد يعبّر المشروع عن متطلبه كهبوط مستهدف، أو نطاق مسموح، أو حد أدنى، أو حد أقصى، أو فئة قوام. وفي مسار EN، يمكن استخدام فئات الهبوط مثل S1 إلى S5. ولا تُختار الفئة المطلوبة لمجرد أن الخرسانة ستُصب في بلاطة أو كمرة أو عمود أو جدار.

عندما يحدد المصممون أو واضعو المواصفات المتطلب، ينبغي أخذ طريقة الصب، وكثافة التسليح، وهندسة المقطع، وإمكانية الدمك، ومتطلبات التشطيب، وترتيب الضخ، واستراتيجية الإضافات المعتمدة في الاعتبار. وتوجد المناقشة التفصيلية من جهة التصميم في كيفية تحديد هبوط الخرسانة للبلاطات والكمرات والأعمدة والجدران.

ولفهم الهدف والنطاق والفئة فعليًا، استخدم قيم هبوط الخرسانة ومعايير القبول.

كيف يجب قبول الهبوط المقاس؟

يجب قبول الهبوط المقاس أو التحقيق فيه مقارنةً بالمتطلب المطبق على تلك الخرسانة المحددة، وليس مقارنةً بجدول عام على الإنترنت أو قيمة “طبيعية” محفوظة.

قبل اتخاذ أي قرار، تأكد من:

• الشاحنة الصحيحة وتذكرة التسليم والمزيج المعتمد؛
• النقطة التي يتطلب المشروع عندها قياس الهبوط؛
• الهدف أو النطاق أو الحد الأقصى أو الأدنى أو الفئة المحددة؛
• التفاوت أو قاعدة التقييم المطبقة؛
• صلاحية العينة والاختبار؛
• ما إذا كانت هناك إضافات ماء أو إضافات كيميائية مصرح بها؛ و
• إجراء المشروع لإعادة الاختبار أو الإيقاف أو التعديل أو القبول أو الرفض.

ماذا تفعل عندما يكون الهبوط مرتفعًا جدًا

عندما يكون الهبوط المقاس أعلى من المتطلب المسموح، احمِ عملية القرار أولًا بدلًا من القفز مباشرة إلى السبب. تأكد من أن العينة والاختبار والمتطلب صحيحة. ثم أوقف الحمولة إذا تطلبت إجراءات المشروع ذلك، وحقق في تذكرة التسليم وهوية المزيج ومعلومات الخلط وأي إضافات مسجلة.

قد ينتج الهبوط المرتفع عن ماء زائد، لكنه قد ينتج أيضًا عن مخفض ماء عالي المدى معتمد، أو مزيج عالي التشغيلية مقصود، أو استجابة متأخرة أو غير متوقعة للإضافة، أو خلط غير صحيح، أو مشكلات قياس، أو تغيير آخر في نظام الخرسانة.

لا تشخّص السبب من رقم الهبوط وحده.

ماذا تفعل عندما يكون الهبوط منخفضًا جدًا

يجب التعامل مع الهبوط المنخفض بالانضباط نفسه. تأكد من صلاحية الاختبار وقارنه بالمتطلب الفعلي للمشروع. وتشمل الأسباب المحتملة فقدان الهبوط مع الزمن، أو الطقس الحار، أو طول وقت الانتظار، أو نقص جرعة الإضافة أو عدم توافقها، أو خطأ في محتوى الماء، أو عدم تطابق المزيج أو التذكرة، أو تغيرات الركام، أو تسلسل أخذ عينة/اختبار غير مناسب.

الهبوط المنخفض لا يثبت أن الخرسانة أقوى أو أن نسبة الماء إلى الأسمنت أقل. بل قد يسبب مشكلة في الصب والدمك.

ولكل من النتيجتين المرتفعة والمنخفضة، يوجد سير العمل التفصيلي في هبوط الخرسانة المرتفع أو المنخفض: إعادة الاختبار، الإيقاف، التعديل أم الرفض؟.

كيف تغيّر الملدنات والملدنات الفائقة الهبوط

يمكن للإضافات المخفضة للماء أن تغيّر العلاقة بين الهبوط ومحتوى الماء. فقد يحقق المزيج الملدن فائقًا تشغيلية عالية دون زيادة ماء الخلط ببساطة، لأن الإضافة تحسن تشتت الجسيمات الأسمنتية.

ولهذا يمكن لخرسانتين أن تكون لهما قيمة هبوط متشابهة مع نسب مختلفة للماء إلى الرابط، ولهذا لا يعني الهبوط العالي تلقائيًا خرسانة ضعيفة. وعلى العكس، فإن إضافة ماء غير مضبوطة يمكن أن تغيّر محتوى الماء مباشرة وقد تعدّل المزيج المعتمد.

كما أن احتفاظ الخرسانة بالهبوط مهم أيضًا. فقد تفقد الخرسانة قابلية التشغيل أثناء النقل أو الانتظار أو الصب، بينما تُصمم أنظمة الإضافات المعنية بالاحتفاظ لتبقي الاتساق المفيد لفترة أطول. والشرح الكامل موجود في الملدنات والملدنات الفائقة: كيف تؤثر في هبوط الخرسانة.

هل يخبرك الهبوط ما إذا كانت الخرسانة ستُضخ جيدًا؟

لا. يمكن أن يكون الهبوط جزءًا من الصورة، لكن قابلية الضخ تعتمد على الريولوجيا الكاملة للخرسانة الطازجة: حجم العجينة، وتدرج الركام، والتماسك، والتشحيم، والاستقرار، وتكوين الخط، ودرجة الحرارة، واحتفاظ التشغيلية، كلها عوامل مهمة.

فالهبوط العالي جدًا لا يحل تلقائيًا مشكلات الضخ الصعب أو ازدحام التسليح أو محدودية الوصول للدمك. وفي بعض الحالات، يكون القرار الهندسي الأفضل هو تغيير نظام الخرسانة، لا مجرد زيادة الهبوط العادي.

اختبار الهبوط مقابل اختبار انسياب الهبوط للخرسانة ذاتية الدمك

تُقيَّم الخرسانة ذاتية الدمك (SCC)، وتسمى أيضًا الخرسانة ذاتية الانسياب في مصطلحات ASTM، باستخدام نهج اختبار مختلف عندما يكون انسياب الهبوط هو المتطلب. يقيس الهبوط العادي الهبوط الرأسي؛ بينما يقيس انسياب الهبوط الانتشار الأفقي للخرسانة ذاتية الدمك بعد رفع المخروط.

ASTM C1611/C1611M-21 هو اختبار انسياب الهبوط النشط من ASTM للخرسانة ذاتية الدمك. وتغطي BS EN 12350-8:2019 انسياب الهبوط وزمن T500 للخرسانة ذاتية الدمك ضمن مسار EN.

والنتائج غير قابلة للتبادل، رغم أن كليهما قد يُعبَّر عنهما بالملليمتر ويستخدمان قالبًا مخروطي الشكل. استخدم اختبار الهبوط مقابل اختبار انسياب الهبوط: متى يُستخدم كل منهما عند تحديد الاختبار المناسب لنظام الخرسانة المعتمد.

كيفية إعداد تقرير عن اختبار هبوط واحد

يجب أن يجعل تقرير الهبوط الجيد النتيجة قابلة للتتبع بما يكفي بحيث يستطيع مهندس آخر فهم ما الذي اختُبر، وبأي متطلب، وما الذي حدث بعد ذلك.

وتشمل الحقول المفيدة ما يلي:

• المشروع والصب والموقع؛
• التاريخ ووقت الاختبار؛
• هوية الشاحنة وتذكرة التسليم؛
• تعيين المزيج المعتمد؛
• موقع أخذ العينة والاختبار؛
• متطلب الهبوط المحدد؛
• الهبوط المقاس وطريقة الاختبار؛
• معلومات إعادة الاختبار عند الاقتضاء؛
• أي إضافة ماء أو إضافة كيميائية مصرح بها عند الاقتضاء؛
• درجة الحرارة وأرقام العينات المرتبطة حيث يربطها سجل المشروع؛ و
• إجراء التصرف النهائي والتفويض.

يوفر نموذج تقرير اختبار هبوط الخرسانة سجل الاختبار الواحد بصيغتي Excel وPDF.

لماذا يختلف سجل الهبوط عن تقرير الهبوط

يوثق تقرير الهبوط اختبارًا واحدًا بالتفصيل. أما سجل الهبوط أو دفتر الهبوط فيتتبع العديد من الاختبارات عبر المشروع بحيث يمكن العثور بسرعة على الاتجاهات وإعادة الاختبار والنتائج خارج النطاق والسجلات المرتبطة.

ويجب أن يربط السجل كل إدخال بحمولته وتقريره التفصيلي وموقع الصب والعينات وإجراء التصرف، بدلًا من محاولة استبدال تلك السجلات. استخدم نموذج سجل هبوط الخرسانة للحصول على هذه الرؤية على مستوى المشروع.

قابلية تتبع شاحنة الخرسانة مهمة بقدر رقم الاختبار

تنتمي نتيجة الهبوط إلى توريد خرسانة محدد. فإذا لم يمكن ربط الاختبار بالشاحنة الصحيحة وتذكرة الدفعة والمزيج المعتمد وموقع الصب، فإن قيمة QA/QC للقياس تنخفض بشدة.

يمكن أن يربط سجل وصول وتوريد شاحنة الخرسانة بين وصول الشاحنة ومراجعة التذكرة واختبارات الخرسانة الطازجة وأرقام العينات ومراجع ITP وإجراء التصرف النهائي للحمولة، دون تحويل تقرير الهبوط إلى سجل تسليم كامل.

سير العمل الكامل في الموقع: من وصول الشاحنة إلى إجراء التصرف

ولإجراء تشغيلي أوسع يغطي استلام الخرسانة الجاهزة واختبارها وقبولها، راجع بيان الطريقة: استلام واختبار قبول الخرسانة الجاهزة في الموقع وITP: استلام واختبار الخرسانة الجاهزة موقعيًا.

أخطاء شائعة في اختبار هبوط الخرسانة

• اختبار عينة غير تمثيلية للحمولة.
• استخدام متطلب المشروع الخاطئ أو إصدار قديم من المزيج.
• الخلط بين الهبوط والقياس المباشر للمقاومة أو محتوى الماء.
• اختيار “هبوط قياسي” خاص بعنصر من جدول عام.
• استخدام الهبوط العادي للخرسانة ذاتية الدمك عندما يكون انسياب الهبوط هو الاختبار المحدد.
• إجراء الاختبار بشكل صحيح لكن عدم ربط النتيجة بالشاحنة وتذكرة التسليم.
• تجاهل تأثير درجة الحرارة ووقت الانتظار واستجابة الإضافة على فقدان الهبوط.
• إضافة الماء أو الإضافة الكيميائية بشكل غير رسمي قبل تأكيد عملية التعديل المصرح بها.
• رفض أي نتيجة خارج النطاق تلقائيًا دون اتباع قواعد إعادة الاختبار والتصرف الخاصة بالمشروع.
• تسجيل الرقم المقاس فقط دون المتطلب المحدد والتصرف النهائي.

استكشاف أخطاء نتائج الهبوط غير المتوقعة

عندما تبدو النتيجة غير صحيحة، افحص النظام بدلًا من مطاردة الرقم. ويكون ترتيب استكشاف الأخطاء المفيد كما يلي:

1. تحقق من الاختبار. هل كانت العينة تمثيلية؟ هل كانت الأجهزة مناسبة؟ هل أُكمل الإجراء بشكل صحيح وفي الوقت المناسب؟
2. تحقق من المتطلب. هل تقارن بالمزيج الصحيح والإصدار الصحيح ونقطة القياس والمواصفة الصحيحة؟
3. تحقق من الحمولة. تأكد من التذكرة ووقت الخلط وهوية المزيج وهوية الشاحنة وأي إضافات مصرح بها.
4. تحقق من الزمن ودرجة الحرارة. خذ في الاعتبار مدة النقل ووقت الانتظار والظروف البيئية.
5. تحقق من الإضافات. راجع الجرعة واستراتيجية الاحتفاظ والتوافق وأي إعادة جرع في الموقع.
6. تحقق مما إذا كان نظام الخرسانة مناسبًا. قد يتطلب الصب الصعب استراتيجية اتساق مختلفة أو SCC بدلًا من زيادة الهبوط العادي باستمرار.
7. طبّق إجراء التصرف المعتمد. أوقف أو أعد الاختبار أو عدّل أو اقبل أو ارفض فقط ضمن السلطة المحددة في المشروع.

اختبار هبوط الخرسانة: الخلاصة العملية

اختبار الهبوط الجيد ليس مجرد مخروط ومسطرة ورقم. إنه نقطة قرار QA/QC مضبوطة تربط المزيج المعتمد بالتوريد والصب الفعليين. ويكون الاختبار أكثر فائدة عندما يعرف الفريق المتطلب المطبق، ويأخذ العينة بشكل صحيح، ويتبع الطريقة المعتمدة، ويسجل النتيجة بتتبع كامل، ويستخدم عملية محددة عندما تكون القيمة خارج المتطلب المسموح.

إذا كنت تحدد المتطلب، فابدأ بـ كيفية تحديد هبوط الخرسانة. وإذا كنت تختبر في الموقع، فاستخدم قائمة التحقق لإجراء اختبار الهبوط. وإذا كانت القيمة خارج الحد، فانتقل إلى سير العمل المضبوط للهبوط المرتفع/المنخفض بدلًا من الارتجال عند الشاحنة.

المراجع

ASTM C143/C143M-26b – طريقة الاختبار القياسية لهبوط الخرسانة

ASTM C172/C172M-25 – الممارسة القياسية لأخذ عينات الخرسانة الطازجة المخلوطة

ASTM C94/C94M-26c – المواصفة القياسية للخرسانة الجاهزة

ASTM C1611/C1611M-21 – طريقة الاختبار القياسية لانسياب هبوط الخرسانة ذاتية الدمك

BS EN 12350-1:2019 – اختبار الخرسانة الطازجة: أخذ العينات والأجهزة الشائعة

BS EN 12350-2:2019 – اختبار الخرسانة الطازجة: اختبار الهبوط

BS EN 12350-8:2019 – اختبار الخرسانة الطازجة: اختبار انسياب هبوط الخرسانة ذاتية الدمك

BS EN 206-1:2026 – الخرسانة: المواصفة والأداء والإنتاج والمطابقة
