اختبار مقاومة الضغط للخرسانة: المكعبات والأسطوانات والنتائج والقبول
قد يؤدي اختبار مقاومة الضغط للخرسانة إلى NCRs، وتأخير الأعمال اللاحقة، وحفر اللب، والمراجعة الإنشائية، وقرارات التدعيم أو الاستبدال. لذلك فإن نتيجة فاشلة كاذبة ناتجة عن أخذ عينات سيئ، أو معالجة غير صحيحة للعينات، أو استخدام أساس خاطئ للمكعب/الأسطوانة، أو عمر اختبار غير صحيح، أو تطبيق غير سليم لمعايير الكود، قد تسبب تكلفة وتأخيرًا كبيرين حتى عندما تكون الخرسانة في الموقع مقبولة. قبل اعتبار النتيجة المنخفضة فشلًا للخرسانة، تحقق من تاريخ العينة، واختبار المقاومة المحدد، وقاعدة القبول الحاكمة.

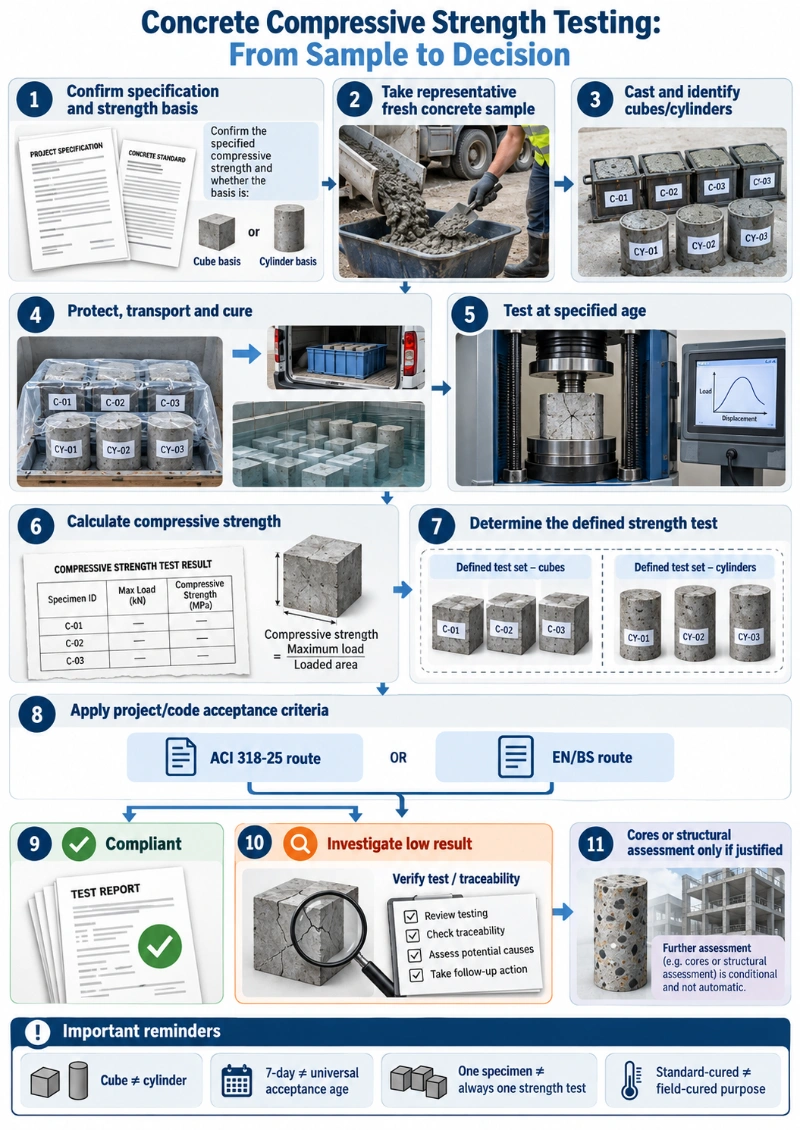

عينة ممثلة → صنع مكعبات أو أسطوانات → تعريف العينات وحمايتها → المعالجة الصحيحة → الاختبار عند العمر المحدد → حساب مقاومة الضغط → تحديد اختبار المقاومة المحدد → تطبيق معايير القبول الحاكمة → التحقيق فقط عند الحاجة.
ماذا يقيس اختبار مقاومة الضغط للخرسانة فعليًا؟
يقيس اختبار مقاومة الضغط أكبر إجهاد ضاغط يمكن أن تتحمله عينة الخرسانة تحت ظروف الاختبار المحددة. ويسجل المختبر أكبر حمل ويقسمه على مساحة المقطع العرضي المحمّل:
\[f_c = \frac{P}{A}\]حيث إن \( f_c \) هي مقاومة الضغط المقاسة، و\( P \) هو أكبر حمل مطبق، و\( A \) هي المساحة المحمّلة.
المعادلة بسيطة، لكن تفسير الرقم ليس كذلك. تشير ASTM C39/C39M إلى أن مقاومة الأسطوانة المقاسة تعتمد على عوامل مثل حجم العينة وشكلها، وأخذ العينات، والتشكيل، والتصنيع، والعمر، ودرجة الحرارة، وظروف الرطوبة أثناء المعالجة. لذلك فإن القيمة المعلنة بالميغاباسكال هي نتيجة نظام اختبار مضبوط، وليست رقمًا جوهريًا مستقلًا عن كيفية إنتاج العينة.
مكعب أم أسطوانة: استخدم نظام العينات المطلوب في المشروع
تستخدم مشاريع الخرسانة عادةً إما المكعبات أو الأسطوانات لاختبار مقاومة الضغط. ولا تعطي هاتان الشكلاان نتائج متطابقة لأن الهندسة وتقييد الصفائح يؤثران في سلوك الفشل المقاس.
ولهذا السبب، لا ينبغي التحقق من مشروع محدد على أساس مقاومة الأسطوانات باستخدام نتائج المكعبات بمعامل غير رسمي 0.8 أو 0.85، كما لا ينبغي تحويل مواصفة مقاومة المكعبات إلى أسطوانات بعد الاختبار إلا إذا كان الكود الحاكم أو الإجراء المعتمد للمشروع قد أنشأ تلك العلاقة.
لشرح تفصيلي، راجع مقاومة مكعب الخرسانة مقابل الأسطوانة: لماذا قد تكون قاعدة 0.8 مضللة.
| السؤال | ما الذي يجب التحقق منه |
|---|---|
| مكعب أم أسطوانة؟ | مواصفة المشروع، والأساس التصميمي الإنشائي، ومعيار الاختبار المعتمد. |
| نتيجة 7 أيام أم 28 يومًا؟ | عمر القبول المحدد؛ لا تفترض أن كل نتيجة عند 7 أيام تمثل قبولًا تعاقديًا. |
| عينة واحدة أم اختبار مقاومة واحد؟ | تعريف الكود الحاكم لاختبار المقاومة والعينات المترافقة المطلوبة. |
يأتي أخذ العينات الممثلة قبل اختبار المقاومة
لا يمكن لاختبار مختبري مثالي أن يصحح عينة منحازة أو غير ممثلة. يجب أن تمثل العينة المستخدمة لصنع المكعبات أو الأسطوانات الخرسانة الجاري تقييمها، وأن تبقى قابلة للتتبع إلى الشاحنة أو الدفعة أو الخلطة أو موقع الصب أو مجموعة الاختبار.
في ضبط الجودة QA/QC بالموقع، سجّل وقت أخذ العينة وموقعها مع معرفات العينات. وإذا أضيف الماء أو المضافات في الموقع وفق إجراء معتمد، فيجب أن تعكس العينة المستخدمة للقبول حالة الخرسانة المطلوبة في المواصفة وممارسة الاختبار المعمول بها.
تزداد أهمية التتبع بشكل خاص عندما تكون إحدى النتائج منخفضة. فبدون رابط موثوق بين العينة والصب الفعلي، قد يصعب استخدام حتى الاختبار الصحيح تقنيًا لاتخاذ قرار هندسي.
صنع العينات ومعالجتها يمكن أن يغير النتيجة
تُعد عينات المقاومة جزءًا من نظام الاختبار منذ لحظة صبها. فضعف الدمك، أو تلف القوالب، أو فقدان الرطوبة، أو التطرف الحراري، أو التأخير في فك القوالب، أو النقل الخشن، أو المعالجة المختبرية غير الصحيحة، كلها قد تؤثر في النتيجة.
وفق مسار ASTM، تغطي ASTM C31/C31M صنع ومعالجة وحماية ونقل الأسطوانات والعينات الكمرية المصنوعة موقعيًا. وتُستخدم العينات المعالجة قياسيًا لأغراض مثل اختبار القبول، والتحقق من مقاومة الخلطة، وضبط الجودة، بينما تخدم العينات المعالجة موقعيًا أغراضًا مختلفة مثل تقييم المعالجة والحماية أو دعم قرارات التنفيذ.
للممارسة الميدانية المركزة على المكعبات، راجع معالجة مكعبات الخرسانة: التخزين بالموقع وخزان الماء ومتطلبات المختبر.
إذا وُجد دليل على أن المعالجة كانت غير طبيعية، فلا تطبق تلقائيًا نسبة تصحيح لإنقاذ الاختبار أو رفضه. راجع تاريخ المعالجة الفعلي وأهميته المحتملة. انظر المعالجة غير الصحيحة لعينات الخرسانة: أثرها على مقاومة اختبار المكعبات والأسطوانات.
العينات المعالجة قياسيًا والعينات المعالجة موقعيًا تجيبان عن أسئلة مختلفة
تُستخدم العينات المعالجة قياسيًا أساسًا للحكم على قابلية مقاومة الخلطة للقبول وفق إجراء القبول الحاكم. أما العينات المعالجة موقعيًا فتتعرض لظروف الموقع حتى تدعم أسئلة إنشائية مختلفة، مثل فعالية المعالجة أو توقيت فك الشدات أو الشد اللاحق.
لا تطبق قاعدة قبول خاصة بعينة معالجة قياسيًا على أسطوانة معالجة موقعيًا لمجرد أن العيّنتين جاءتا من الخرسانة نفسها. فالتاريخ التعرضي والغرض مختلفان.
كيف يُجرى اختبار الضغط
يتطلب الاختبار المخبري نفسه أكثر من مجرد وضع العينة بين الصفائح. يجب تعريف العينة وقياسها عند الحاجة، والتحقق من حالتها، وتوسيطها بشكل صحيح، وتحميلها بالطريقة المحددة باستخدام معدات مناسبة.
وفق مسار ASTM، تغطي ASTM C39/C39M-26 اختبار مقاومة الضغط للعينات الأسطوانية الخرسانية. ووفق مسار EN/BS، تغطي BS EN 12390-3:2019 اختبار مقاومة الضغط لعينات الخرسانة المصلدة، بما في ذلك تحضير العينة، ووضعها، وتحميلها حتى الفشل، وإعداد التقرير.
تُغطى إجراءات المختبر التفصيلية، وملاحظات الفشل الشائعة، وخطوات الحساب في كيفية إجراء اختبار مقاومة الضغط للخرسانة: المكعبات والأسطوانات.
مقاومة 7 أيام عادةً مؤشر مبكر وليست قاعدة قبول عالمية
يُعد اختبار 7 أيام مفيدًا لأنه يمنح فريق المشروع مؤشرًا مبكرًا على تطور المقاومة. ويمكنه المساعدة في اكتشاف اتجاه غير طبيعي قبل توفر اختبار العمر اللاحق الحاكم.
لكن العبارة الشائعة بأن الخرسانة «يجب أن تصل إلى 70% عند 7 أيام» ليست متطلب قبول عالميًا. فتنمية المقاومة تعتمد على المواد الأسمنتية، ودرجة الحرارة، والمعالجة، ونسب الخلطة، ونظام الخرسانة المحدد.
تحدد مستندات المشروع عمر القبول التعاقدي. ويُعد 28 يومًا شائعًا، لكن قد يحكم عمر آخر لخلطة أو مشروع معين. ولتفسير تفصيلي، راجع مقاومة الخرسانة بعد 7 أيام مقابل 28 يومًا: ماذا تعني النتائج فعليًا.
نتيجة عينة واحدة ليست دائمًا اختبار مقاومة واحدًا
قبل مقارنة رقم معلن مع المقاومة المحددة، حدد ما الذي يعرّفه الكود الحاكم على أنه اختبار مقاومة واحد. تستخدم بعض أنظمة القبول متوسط العينات المترافقة المصنوعة من العينة نفسها بدلًا من اعتبار كل مكعب أو أسطوانة فردية نتيجة قبول/رفض تعاقدية مستقلة.
فعلى سبيل المثال، يعرّف ACI CODE-318-25 اختبار مقاومة الأسطوانات المعالجة قياسيًا باستخدام أسطوانات مترافقة من العينة نفسها. ثم يطبق معايير القبول على تلك الاختبارات، بما في ذلك شرط المتوسط المتحرك وحد أدنى لاختبار مقاومة فردي.
هذا التمييز أساسي لتجنب حالات عدم المطابقة الكاذبة. وتُغطى منطقية القبول التفصيلية في ACI وEN/BS في معايير قبول مقاومة الضغط للخرسانة: ACI 318-25 مقابل EN 206.
ACI 318-25 وEN/BS لا يستخدمان صيغة قبول عالمية واحدة
وفق ACI CODE-318-25، يعتمد قبول مقاومة العينات المعالجة قياسيًا على اختبار المقاومة المحدد، ويتضمن معيار متوسطًا متحركًا لثلاثة اختبارات وحدًا أدنى لاختبار مقاومة فردي.
أما مسار EN/BS فهو مختلف. تغطي BS EN 206-1:2026 متطلبات أداء الخرسانة، وضبط الإنتاج في المصنع، ومعايير التقييم للقيم الفردية، بينما تغطي BS EN 206-2:2026 تقييم المطابقة وإصدار الشهادات. وقد تضيف أحكام المشروع والأحكام الوطنية متطلبات أخرى.
لا تطبق عتبة ACI على مشروع محدد وفق EN/BS لمجرد أن الرقم مألوف، ولا تنقل فئة مقاومة EN مباشرة إلى حساب قبول ACI دون أساس تعاقدي محدد.
ماذا تعني نتيجة مقاومة ضغط منخفضة؟
النتيجة المنخفضة هي إشارة للتحقق والتحقيق، وليست دليلًا تلقائيًا على أن الخرسانة في المنشأ معيبة، وليست سببًا لاختراع حساب قبول جديد بعد ظهور النتيجة.
ابدأ بالتحقق من:
- الهوية وقابلية التتبع: معرف العينة، والعينة، والشاحنة أو الدفعة، وموقع الصب، وعمر الاختبار.
- صلاحية العينة: الأبعاد، والحالة، والتشكيل، والدمك، وتاريخ المعالجة.
- إجراء المختبر: الجهاز، والتحميل، والتموضع، وحالة النهايات، والحساب.
- أساس القبول: نوع العينة الصحيح، واختبار المقاومة المحدد، والعمر المحدد، والكود الحاكم.
- النتائج المرتبطة: العينات المترافقة ومجموعات الاختبار القريبة من نفس إنتاج الخرسانة.
لسلسلة التحقيق الكاملة، راجع مقاومة الضغط المنخفضة للخرسانة: ما الذي يجب فعله قبل رفض الخرسانة.
متى يصبح اختبار اللب ذا صلة؟
تُستخدم اللبّات المحفورة عندما يحتاج التحقيق إلى معلومات مباشرة عن الخرسانة المصلدة في المنشأ. ولا ينبغي طلبها تلقائيًا بعد نتيجة مخيبة واحدة لأسطوانة أو مكعب.
يجب أولًا تحديد السؤال الهندسي: ما الخرسانة الممثلة، وأين يجب أخذ اللب، وكيف سيتم تجنب حديد التسليح، وما معيار الاختبار المطبق، وكيف ستُفسر النتائج؟
تُستخدم ASTM C42/C42M لأخذ واختبار اللبّات المحفورة وفق مسار ASTM. ووفق EN/BS، تغطي BS EN 12504-1 أخذ اللبّات واختبار مقاومتها بالضغط، بينما توفر BS EN 13791 إطارًا لتقييم المقاومة في الموقع.
للإجراء والتفسير التفصيلي، راجع دليل اختبار لب الخرسانة: ASTM C42 وACI 318-25 وBS EN 13791.
يجب أن تحفظ سجلات المقاومة تاريخ الاختبار الكامل
يجب أن يتيح سجل مقاومة الخرسانة المفيد للمهندس الانتقال من النتيجة إلى الصب الأصلي للخرسانة. وينبغي أن يحفظ السجل على الأقل:
- مرجع المشروع والصب؛
- التاريخ والعنصر والموقع؛
- تعيين الخلطة وأساس المقاومة المحددة؛
- مرجع الشاحنة أو الدفعة؛
- معرفات العينة والعينات؛
- نوع وحجم المكعب أو الأسطوانة؛
- تاريخ الصب وعمر الاختبار؛
- نتائج العينات الفردية ونتيجة اختبار المقاومة المحددة؛
- حالة القبول وفق إجراء المشروع؛
- ملاحظات حول المعالجة أو التلف أو الفشل غير الطبيعي أو إعادة الاختبار؛
- مرجع NCR أو التحقيق أو اللب عند الاقتضاء.
للحصول على مثال عملي، راجع تنسيق سجل اختبار مكعبات الخرسانة بصيغة Excel – نموذج PDF وExcel.
الأخطاء الشائعة في اختبار مقاومة الضغط للخرسانة
- اعتبار كل عينة اختبار قبول مستقلة.
- الخلط بين أساس مقاومة المكعبات والأسطوانات.
- افتراض أن مقاومة 7 أيام يجب أن تساوي نسبة عالمية من مقاومة 28 يومًا.
- تجاهل تاريخ معالجة العينات ونقلها.
- استخدام العينات المعالجة موقعيًا كما لو كانت عينات قبول معالجة قياسيًا.
- تطبيق عتبات القبول الخاصة بالكود الخطأ.
- تغيير تجميع الاختبار بعد معرفة النتائج.
- حفر اللب قبل التأكد من أن معيار القبول الأصلي قد فشل فعلًا.
- فقدان الرابط بين معرفات العينات والموضع الخرساني الذي تمثله.
سير عمل عملي لـ QA/QC من الخرسانة الطازجة إلى القرار النهائي
أكد أساس المقاومة الخاص بالمشروع → احصل على عينة ممثلة → اصبّ وعرّف العينات المطلوبة → احمِها وانقلها وعالجها بشكل صحيح → اختبرها عند العمر المحدد → احسب وسجل مقاومات العينات → حدد اختبار المقاومة المحدد → طبق معايير القبول الحاكمة → أغلق السجل إذا كان مطابقًا أو افتح مسار التحقيق المحدد إذا لم يكن كذلك.
كيف تتكامل مقالات مقاومة الخرسانة
هذا الدليل هو النظرة العامة. استخدم المقالات المتخصصة عندما يحتاج المشروع إلى تفاصيل أعمق:
- إجراء اختبار الضغط للمكعبات والأسطوانات — اختبار الجهاز والحساب وإعداد التقرير.
- مقاومة المكعب مقابل الأسطوانة — هندسة العينة ولماذا تكون التحويلات العامة مضللة.
- معالجة مكعبات الخرسانة — التخزين بالموقع والنقل والمعالجة المختبرية.
- المعالجة غير الصحيحة للعينات — كيف يمكن لانحرافات المعالجة أن تؤثر في النتائج.
- مقاومة 7 أيام مقابل 28 يومًا — الاتجاهات المبكرة مقابل عمر القبول الحاكم.
- معايير قبول مقاومة الخرسانة — منطق القبول في ACI 318-25 وEN/BS.
- التحقيق في المقاومة المنخفضة — ما الذي يجب التحقق منه قبل رفض الخرسانة.
- اختبار لب الخرسانة — متى يكون الاختبار التدميري في الموقع مبررًا وكيف تُفسر النتائج.
المراجع
ACI CODE-318-25 – كود البناء للخرسانة الإنشائية—متطلبات الكود والتعليق
ASTM C31/C31M-26 – الممارسة القياسية لصنع ومعالجة عينات اختبار الخرسانة في الموقع
ASTM C39/C39M-26 – طريقة الاختبار القياسية لمقاومة الضغط للعينات الأسطوانية الخرسانية
BS EN 12390-3:2019 – اختبار الخرسانة المصلدة. مقاومة الضغط لعينات الاختبار
BS EN 206-1:2026 – الخرسانة. الأداء والمتطلبات وضبط الإنتاج في المصنع ومعايير التقييم للقيم الفردية
