اختبار لبّات الخرسانة: متى يتم الحفر، وكيف يُختبر اللب، وكيف تُفسَّر النتائج
اختبار لبّات الخرسانة هو أداة للتحقق من المقاومة في الموقع، وليس إعادة اختبار تلقائية بعد كل نتيجة منخفضة للمكعب أو الأسطوانة. يجب أولاً التأكد من أن معيار القبول الأصلي قد تم تجاوزه فعلاً وأن اختبار المختبر صحيح. وإذا كان أخذ اللبّات مبرراً، فتُحدد المواقع عمداً، ثم تُؤخذ وتُختبر وفق المعيار المطبق، وتُفسَّر النتائج باستخدام الكود الحاكم أو إجراء التقييم المعتمد بدلاً من عامل تحويل عالمي بين اللب والأسطوانة.
يسأل اختبار اللب سؤالاً مختلفاً عن اختبار المكعب أو الأسطوانة المعالجة قياسياً: فهو يأخذ عينة من الخرسانة الموجودة بالفعل داخل المنشأ حتى يتمكن المهندس من تقييم مقاومة الخرسانة المنفذة فعلياً في المنطقة محل الاهتمام.
متى يكون اختبار لبّات الخرسانة مبرراً؟
تُؤخذ اللبّات الخرسانية عادةً عندما يحتاج المشروع إلى معلومات مباشرة عن الخرسانة المتصلدة داخل المنشأ. وتشمل المحفزات الشائعة انخفاضاً كافياً في اختبار مقاومة قياسي، أو الشك في جودة الخرسانة في موقع معين، أو ظهور علامات تدهور، أو وجود تاريخ إنشائي مشكوك فيه، أو تقييم منشأ قائم.
لا ينبغي أن يكون الحفر اللبّي أول رد فعل على رقم مخيب للآمال. قبل أي تحقيق تدميري، تحقق من قاعدة القبول الحاكمة ومن الاختبار الأصلي. وتوضح المقالة المرافقة معايير قبول مقاومة الضغط للخرسانة: ACI 318-25 مقابل EN 206 لماذا لا تعني نتيجة واحدة منخفضة تلقائياً فشل اختبار المقاومة.
إذا لم يتحقق معيار القبول، فاتبع أولاً تحقيقاً منظماً في المقاومة المنخفضة. راجع تعريف العينة، والمعالجة، وعمر الاختبار، وسجلات المختبر، وتتبع الدفعة، وموقع الصب، والنتائج ذات الصلة. انظر انخفاض مقاومة الضغط للخرسانة: ماذا تفعل قبل رفض الخرسانة.
ما الذي يفعله ASTM C42 فعلاً
ASTM C42/C42M-20 هو المعيار النشط الحالي من ASTM لطريقة أخذ اللبّات الخرسانية المحفورة وتجهيزها واختبارها. وهو يوحّد العملية الفيزيائية لاختبار اللبّات. لكنه لا يضع قيمة قبول واحدة لكل منشأ أو لكل تحقيق.
يُستخدم ASTM C42 لأن مقاومة اللب المقاسة يمكن أن تتأثر بعدة عوامل تتجاوز المقاومة الجوهرية للخرسانة، بما في ذلك موقع أخذ اللب، وأبعاده، وتاريخه الرطوبي، وتجهيزه. لذلك يحتاج الاختبار إلى إجراء محدد لأخذ العينات وتجهيزها، وليس مجرد حفر قطعة أسطوانية من الخرسانة ووضعها في آلة ضغط.
ينص ASTM C42 صراحةً على أنه لا توجد علاقة عالمية بين مقاومة اللب ومقاومة الأسطوانات القياسية المعالجة. وتظهر قيمة 85% المعروفة في مسار قبول محدد ضمن ACI؛ وهذا لا يعني أن كل لب يجب أن يساوي فعلياً 85% من نتيجة الأسطوانة.
من الذي يقرر أين تُحفر اللبّات؟
يجب اختيار مواقع اللبّات للإجابة عن السؤال الهندسي، لا لمجرد سهولة الحفر. وينبغي أن تمثل اللبّات المختارة الخرسانة محل الاهتمام مع تجنب إلحاق ضرر غير ضروري بالعنصر.
قبل الحفر، يجب أن يحدد التحقيق:
- العنصر الإنشائي والمنطقة التي يمثلها الناتج المنخفض أو غير المؤكد;
- عدد اللبّات المقترحة وتوزيعها;
- ما إذا كانت المواقع المختارة تمثل الحالة تمثيلاً معقولاً;
- التسليح، وكابلات الشد المسبق، والخدمات المدمجة، والعناصر الأخرى التي يجب عدم إتلافها;
- قطر اللب والطول المستهدف;
- كيفية إصلاح كل فتحة بعد الاختبار; و
- إجراء القبول أو التقييم الذي سيُطبق على النتائج.
يجب استخدام جهاز كشف التسليح أو وسيلة مناسبة أخرى لتحديد المواقع قبل الحفر. ولا ينبغي أن يقطع استخراج اللب التسليح أو الشد المسبق إلا إذا قام المهندس الإنشائي المسؤول بتقييم ذلك واعتماده صراحةً.
يمكن أن يؤثر موقع اللب في المقاومة المقاسة
الخرسانة داخل العنصر الإنشائي الواحد ليست متجانسة تماماً. فقد تختلف عملية الصب والنزف والدمك ودرجة الحرارة والتاريخ الرطوبي عبر العنصر. وتشير إرشادات ASTM إلى أن مقاومة الخرسانة قد تختلف باختلاف الموقع، بما في ذلك الموضع الرأسي داخل العنصر.
وهذا يعني أن نتيجة اللب لا تكون ذات معنى من دون موقعها الدقيق. لذا يجب تسجيل مرجع العنصر، والشبكة أو الإحداثيات، والمنسوب، واتجاه الحفر، وعلاقتها بالصب الأصلي أو الدفعة. أما اللب المسمى فقط "Core 1" فيفقد كثيراً من قيمته التحقيقية.
كيف يُؤخذ اللب الخرساني ويُجهز
يجب أن يتبع الإجراء الدقيق ASTM C42/C42M أو المعيار المعتمد في المشروع، لكن سير العمل المنضبط لاختبار اللب يشمل عادةً:
- تأكيد خطة التحقيق. تحديد ما يُراد إثباته من اللبّات قبل بدء الحفر.
- تحديد مواقع التسليح والخدمات. تعليم مواضع الحفر الآمنة والمناطق المحظورة.
- تعريف كل موقع. إعطاء كل لب مقترح مرجعاً فريداً مرتبطاً بالرسم الإنشائي.
- الحفر الماسي للّب. استخدام معدات مضبوطة وجمع مياه الحفر والطين.
- فحص اللب المستخرج. تسجيل العيوب والمواد المدمجة والأضرار والاتجاه عند الاقتضاء.
- قياس العينة. تسجيل القطر والطول والأبعاد الأخرى المطلوبة بطريقة الاختبار.
- تكييف وتجهيز النهايات. اتباع الإجراء المحدد قبل اختبار الضغط.
- الاختبار بالضغط. تطبيق إجراء التحميل المناسب وتسجيل الحمل الأقصى والمقاومة المحسوبة.
- الإبلاغ عن النتيجة مع موقعها. فمقاومة اللب من دون تتبعها إلى المنشأ ليست دليلاً كاملاً.
ما قطر اللب الذي يجب استخدامه؟
يؤثر قطر اللب في التمثيل وفي تباين النتائج، خاصة عندما يكون الركام الخشن كبيراً مقارنة بالعينة. ووفق ASTM C42/C42M-20، يجب أن يكون قطر اللب المستخدم لاختبار مقاومة الضغط 94 مم (3.70 بوصة) على الأقل أو ضعف المقاس الاسمي الأقصى للركام الخشن، أيهما أكبر، ما لم يكن الاستثناء الموثق في المعيار مبرراً لأن سماكة العنصر أو التسليح تجعل هذا الحجم غير عملي.
وفي أعمال التحقيق العملية، تكون اللبّات الاسمية بقطر 100 مم (4 بوصات) شائعة، وعادةً ما تكون أفضل من اللبّات الصغيرة جداً. ويشير ASTM إلى أن اللبّات الاسمية بقطر 50 مم تميل إلى إظهار تباين أكبر من اللبّات الاسمية بقطر 100 مم.
كما يعترف BS EN 12504-1:2019 بتأثير حجم الركام بالنسبة إلى قطر اللب. وتتعامل إرشاداته مع نسبة قطر اللب إلى المقاس العلوي للركام بوصفها مصدراً مهماً للتباين عندما تصبح النسبة صغيرة. وكهدف تخطيطي عملي، يُعد قطر يقارب ثلاثة أضعاف المقاس الأقصى للركام مرغوباً فيه حيثما تسمح المنشأة، لكن لا ينبغي تقديمه كحد أدنى صارم عالمي يتجاوز المعيار الحاكم أو ترتيب التسليح أو خطة التحقيق.
لا تختر أصغر لقمة حفر لمجرد أنها أسهل استخداماً. يجب اختيار قطر اللب قبل الحفر مع مراعاة حجم الركام، وتباعد التسليح، وسماكة العنصر، والتباين المتوقع، ومعيار الاختبار الحاكم.
لماذا تهم نسبة الطول إلى القطر؟
اللب المحفور ليس تلقائياً بنفس هندسة الأسطوانة القياسية. وتتأثر مقاومة الضغط الظاهرية بنسبة الطول إلى القطر، ويُرمز لها عادةً بـ L/D. وقد تُظهر العينات الأقصر مقاومة ظاهرية أعلى لأن تأثير تقييد الصفائح يطال نسبة أكبر من العينة، لذلك يتحكم ASTM C42 في كل من هندسة العينة والتصحيح المطبق على اللبّات الأقصر.
في المسار المعتاد لاختبار مقاومة الضغط وفق ASTM C42، لا يُختبر اللب المُجهز إذا كان L/D أقل من 1.00. أما اللبّات ذات 1.00 ≤ L/D ≤ 1.75 فتُضرب المقاومة المقاسة في عامل التصحيح المناسب. وفوق 1.75 لا يلزم تصحيح L/D.
| L/D وفق ASTM C42 | معامل المقاومة |
|---|---|
| 1.75 | 0.98 |
| 1.50 | 0.96 |
| 1.25 | 0.93 |
| 1.00 | 0.87 |
ولقيم L/D المتوسطة، استخدم إجراء الاستيفاء الذي يطلبه ASTM C42 بدلاً من التقريب إلى أقرب صف. وينبغي أن يكون التصحيح جزءاً من حسابات المختبر وأن يُذكر بشفافية.
يسمح ASTM C42 بتحضير اللبّات عند L/D يقارب 1.00 إلى 1.05 عندما تُقارن مقاومات اللبّات بمقاومة المكعب المحددة؛ ولا يُطبق عامل تصحيح L/D المعتاد في تلك المقارنة. كما يميز تطبيق EN/BS بين هندسة اللب المستخدمة لمقارنة مقاومة الأسطوانة ومقارنة مقاومة المكعب. لا تطبق جدول ASTM آلياً قبل التأكد من أساس المقاومة الجاري تقييمه.
لا تخترع تصحيحاً ميدانياً لأن اللب "قصير قليلاً". قِس العينة وأبلغ عنها بشكل صحيح، وطبّق فقط إجراء التصحيح المسموح به في معيار الاختبار الحاكم.
لماذا تهم المعالجة الرطوبية؟
يمكن لحالة رطوبة اللب أن تغير مقاومة الضغط المقاسة. ولهذا السبب، تُعد المعالجة جزءاً من إجراء الاختبار وليست خياراً شكلياً في المختبر.
يجب أن يحدد المشروع مسار المعالجة المطلوب، ويجب أن يسجل المختبر ما تم فعله فعلاً. وقد يؤدي مقارنة مجموعة من اللبّات المختبرة تحت حالة رطوبة مع مجموعة أخرى عولجت بشكل مختلف إلى عدم يقين يمكن تجنبه.
مقاومة اللب ليست هي نفسها مقاومة المكعب أو الأسطوانة المعالجة قياسياً
العينة المعالجة قياسياً تُصنع من عينة خرسانة طازجة وتُعالج تحت ظروف مضبوطة. أما اللب فيُستخرج لاحقاً من خرسانة تعرضت فعلياً لظروف الصب والدمك ودرجة الحرارة والرطوبة والبيئة الإنشائية.
وهذان تاريخان مختلفان جذرياً للعينة. كما تختلف الهندسة أيضاً. ولهذا لا يكون التحويل المباشر العالمي مبرراً.
وينطبق التحذير نفسه عند مقارنة أنظمة المكعب والأسطوانة. انظر مقاومة المكعب مقابل الأسطوانة: لماذا قد تكون قاعدة 0.8 مضللة.
ACI 318-25: متى تُستخدم اللبّات بعد نتيجة مقاومة منخفضة
وفق ACI CODE-318-25، ترد أحكام التحقيق في المقاومة المنخفضة في القسم 26.12.7. ويصبح التحقيق ذا صلة عندما يتم تجاوز الحد الأدنى المطبق لاختبار المقاومة الفردي أو عندما يتطلب تحقيق آخر مسموح به في الكود تقييم المقاومة في الموقع.
لا يقول ACI إن كل أسطوانة منخفضة يجب أن تؤدي إلى الحفر. يجب أولاً إثبات أن اختبار المقاومة المحدد ومعيار القبول الحاكم قد فشلا فعلاً.
وللاطلاع على قواعد القبول الأساسية للعينات المعالجة قياسياً، انظر معايير قبول مقاومة الضغط للخرسانة: ACI 318-25 مقابل EN 206.
معايير قبول مقاومة اللب في ACI 318-25
عندما يستخدم تحقيق المقاومة المنخفضة في ACI ثلاث لبّات، ينص ACI 318-25 على أن الخرسانة الممثلة بهذه اللبّات تُعد كافية إنشائياً عندما يتحقق الشرطان التاليان:
- يكون متوسط مقاومة اللبّات الثلاث لا يقل عن 85% من \( f'_c \).
- ولا تقل أي لبّة منفردة عن 75% من \( f'_c \).
هذه النسب هي حدود قبول ضمن هذا التحقيق في ACI. وليست ادعاءً بأن اللب من الخرسانة الجيدة يجب أن يساوي عادةً 85% بالضبط من مقاومة أسطوانة معالجة قياسياً.
مثال: \( f'_c = 40\text{ MPa} \)
في تحقيق ACI باستخدام معيار الثلاث لبّات، يجب أن يكون متوسط اللبّات الثلاث على الأقل:
\[0.85 \times 40 = 34\text{ MPa}\]ولا يجوز أن تقل أي لبّة منفردة عن:
\[0.75 \times 40 = 30\text{ MPa}\]الحساب بسيط؛ أما الجزء الصعب فهو التأكد من أن اللبّات تمثل فعلاً الخرسانة الجاري تقييمها وأنها أُخذت واختُبرت بشكل صحيح.
ماذا لو لم تحقق اللبّات الثلاث في ACI نسبة 85% / 75%؟
لا تحول النتيجة إلى قرار هدم تلقائي. ففشل معيار اللب يعني أن المهندس الإنشائي المسؤول يجب أن يواصل التقييم باستخدام الكود الحاكم، والطلب الإنشائي، وموقع الخرسانة منخفضة المقاومة، وأدلة أخرى.
وقد تشمل الخطوات التالية تحقيقاً إضافياً إذا كان مبرراً، أو تحليلاً إنشائياً، أو قيوداً على الأحمال، أو تدعيماً، أو إصلاحاً، أو استبدالاً جزئياً، أو غير ذلك من الإجراءات المعتمدة. ويعتمد الرد الصحيح على العنصر، والطلب الفعلي، ومدى الخرسانة المتأثرة، والإطار التعاقدي.
BS EN 12504-1 وBS EN 13791: المسار الأوروبي/البريطاني
يفصل نظام EN/BS بين اختبار اللب الفيزيائي وتقييم المقاومة في الموقع على نطاق أوسع.
| المعيار | الدور الرئيسي |
|---|---|
| BS EN 12504-1:2019 | أخذ اللبّات الخرسانية وفحصها وتجهيزها واختبارها بالضغط. |
| BS EN 13791:2019 | تقييم مقاومة الضغط في الموقع في المنشآت والعناصر الخرسانية سابقة الصب. |
لا يحدد BS EN 12504-1 بحد ذاته ما إذا كان ينبغي حفر اللبّات، أو أين يجب حفرها، أو كيف تثبت النتائج الكفاية الإنشائية. أما BS EN 13791 فيوفر إطار التقييم لمقاومة الضغط في الموقع. ولا يزال يجب الرجوع إلى مواصفات المشروع والأحكام الوطنية.
لا تنقل معايير ACI 85% / 75% إلى مشروع EN/BS ما لم يعتمد العقد هذا النهج صراحةً.
هل يمكن أن يحل اختبار المطرقة الارتدادية أو الموجات فوق الصوتية محل اللبّات الخرسانية؟
يمكن أن تكون الطرق غير المباشرة مفيدة لرسم التباين والمساعدة في اختيار مناطق التحقيق، لكنها لا توفر تلقائياً الدليل نفسه الذي يوفره اللب المحفور. ويجب إثبات علاقتها بمقاومة الضغط في الموقع وتفسيرها وفق إجراء التقييم المطبق.
يتناول BS EN 13791 تحديداً استخدام بيانات الاختبار في الموقع والعلاقات مع القياسات غير المباشرة. لذلك يمكن للاختبار غير المباشر أن يدعم التحقيق دون أن يصبح بديلاً غير مشروط عن مقاومة اللب المباشرة.
الأخطاء الشائعة أثناء تحقيق اللبّات الخرسانية
- الحفر فوراً بعد أسطوانة واحدة منخفضة. تحقق أولاً مما إذا كان معيار القبول الفعلي قد فشل.
- اختيار المواقع المريحة فقط. قد يؤدي ذلك إلى عينة متحيزة.
- قطع التسليح. افحص المواقع واعتمدها قبل الحفر.
- فقدان الاتجاه أو تتبع الموقع. يجب أن يبقى كل لب مرتبطاً بالمنشأ.
- تجاهل L/D والمعالجة. فكلاهما قد يؤثر في النتيجة المقاسة.
- اعتبار 85% عامل تحويل. إنها عتبة قبول في ACI ضمن مسار محدد.
- خلط معايير ACI وEN/BS. استخدم النظام المعتمد في المشروع.
- التركيز على رقم المختبر فقط. المعنى الهندسي يعتمد على مكان أخذ اللب وعلى السؤال الذي يجيب عنه التحقيق.
ما الذي يجب أن يتضمنه تقرير اختبار اللب الخرساني؟
يجب أن يتيح تقرير اللب المفيد لمهندس آخر فهم ما الذي تم أخذه بالضبط وكيف تم إنتاج النتيجة. سجّل على الأقل:
- تعريف المشروع والمنشأ;
- العنصر وموقع اللب الدقيق;
- معرف اللب واتجاه الحفر;
- تاريخ الحفر وتاريخ الاختبار;
- قطر اللب والطول المختبر;
- التسليح أو الفراغات أو الشقوق أو السمات غير المعتادة الملحوظة;
- تجهيز العينة والمعالجة الرطوبية;
- الحمل الأقصى ومقاومة الضغط المبلغة;
- أي تصحيح مسموح به في المعيار تم تطبيقه;
- صور قبل الحفر وبعد الاستخراج ولللب المُجهز; و
- المرجع إلى معيار الاختبار الحاكم ASTM/EN، و
- التقييم الهندسي أو أساس القبول، مع فصله عن نتيجة المختبر الخام.
سير عمل عملي لاختبار لبّات الخرسانة

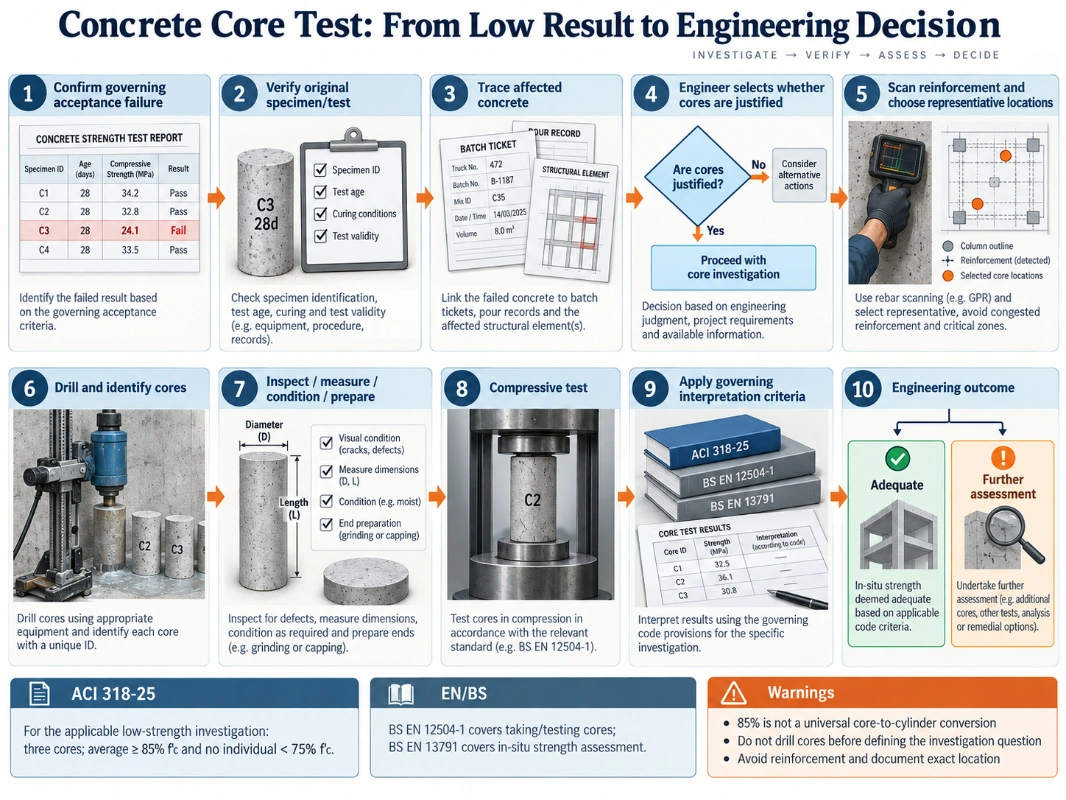

تأكيد فشل القبول → التحقق من الاختبار الأصلي → تتبع الخرسانة المتأثرة → تحديد ما إذا كان التقييم في الموقع مبرراً → تحديد مواقع اللبّات التمثيلية → فحص التسليح → حفر اللبّات وتعريفها → تجهيزها واختبارها وفق المعيار المطبق → تطبيق إجراء التفسير الحاكم → توثيق القرار الهندسي.
إذا بدأ القلق من إجراء الضغط الأصلي للأسطوانة أو المكعب، فراجع كيفية إجراء اختبار مقاومة ضغط الخرسانة: المكعبات والأسطوانات قبل الانتقال إلى الاختبار التدميري.
