سجل هبوط الخرسانة—ويُسمى أيضًا بشكل شائع سجل هبوط الخرسانة، أو سجل اختبار الهبوط، أو سجل اختبار الهبوط—هو السجل على مستوى المشروع المستخدم لتتبع عدة اختبارات هبوط للخرسانة عبر الزمن. وهو يلخص كل اختبار أو حمولة، ويربطها بالتقرير التفصيلي وسجلات التسليم، ويجعل نتائج خارج النطاق، وإعادة الاختبار، ومعرّفات العينات، والتصرفات النهائية أسهل في الاسترجاع والمراجعة.
تنزيلات سجل / سجل هبوط الخرسانة
ستتضمن الملفات القابلة للتنزيل سجل مشروع فارغًا ومثالًا مكتملًا بصيغتي Excel وPDF. نسخة Excel مخصصة للتصفية والفرز والاستخدام المستمر في المشروع؛ أما نسخة PDF فهي مناسبة للطباعة أو الرجوع إليها.
تحميل سجل هبوط الخرسانة الفارغ بصيغة Excel
تحميل سجل هبوط الخرسانة الفارغ بصيغة PDF
ما هو سجل هبوط الخرسانة؟
سجل هبوط الخرسانة هو سجل مشروع جارٍ يلخص العديد من اختبارات الهبوط في مكان واحد. وبدلًا من فتح تقارير الاختبار الفردية واحدًا تلو الآخر، يمكن لمهندس QA/QC استخدام السجل للعثور على الصبة ذات الصلة، والشاحنة، والخلطة، والهبوط المقاس، وإعادة الاختبار، ومعرّفات العينات، وتصرف الحمولة.
في بعض المشاريع قد يُسمى المستند نفسه سجل هبوط الخرسانة، أو سجل اختبار الهبوط، أو سجل الهبوط، أو سجل اختبار الهبوط. الاسم أقل أهمية من الوظيفة: إذ يجب أن يوفر فهرسًا موحدًا لتاريخ اختبارات الهبوط في المشروع.
سجل هبوط الخرسانة مقابل تقرير اختبار الهبوط
يجب أن يعمل السجلان معًا بدلًا من أن يكررا بعضهما البعض.
| السجل | الغرض | مستوى التفصيل |
|---|---|---|
| تقرير اختبار الهبوط | يوثق اختبارًا واحدًا أو عينة أو حمولة واحدة | سجل ميداني تفصيلي يشمل التوقيت، والتعديل، وإعادة الاختبار، واعتماد الإغلاق |
| سجل الهبوط / السجل | يتتبع العديد من الاختبارات عبر المشروع | صف تلخيصي مع مراجع تعود إلى السجلات التفصيلية |
إذا كنت تحتاج إلى نموذج الاختبار التفصيلي لحمولة واحدة، فاستخدم نموذج تقرير اختبار هبوط الخرسانة. يجب أن يحتوي السجل على رقم التقرير أو أي مرجع آخر مطلوب لاسترجاع ذلك السجل التفصيلي.

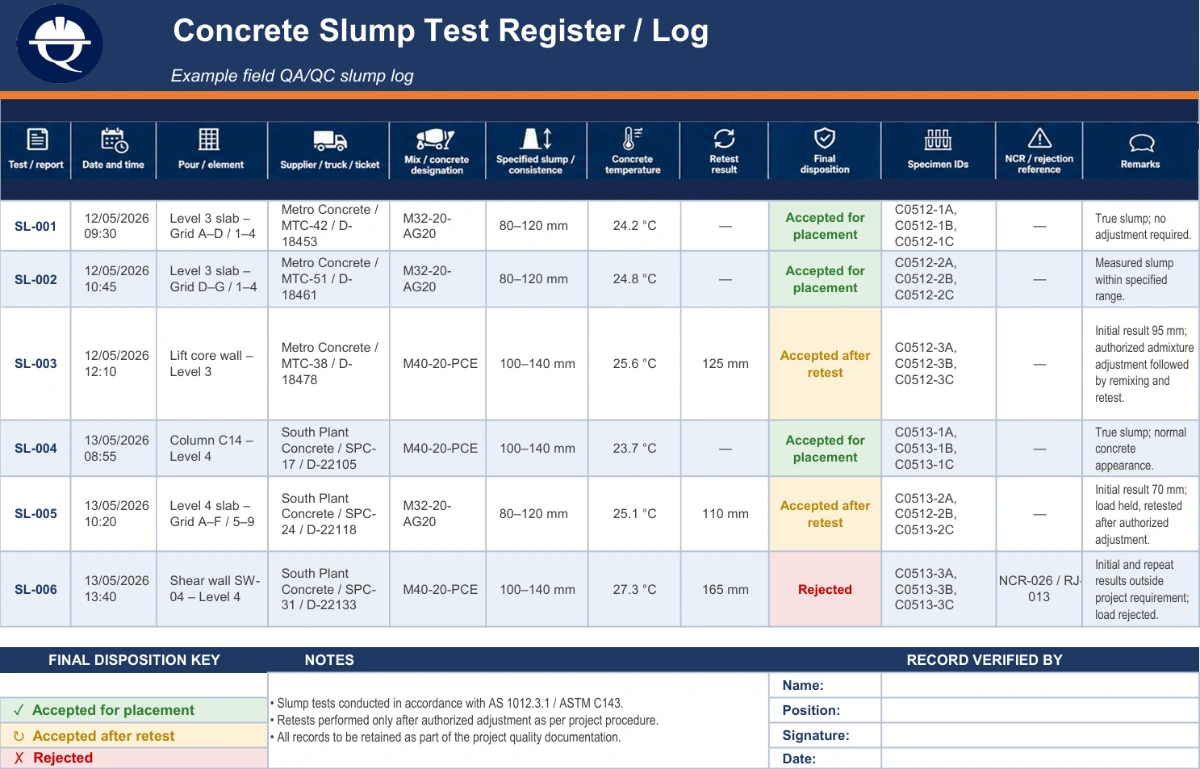

الأعمدة الموصى بها لسجل هبوط الخرسانة
يجب أن يحتوي السجل المفيد على معلومات كافية لتحديد الاختبار ومراجعة حالته دون نسخ كل حقل من التقرير التفصيلي. ولأغراض تتبع إيصال التسليم والخلطة قبل الصب، يغطي قائمة فحص التحقق من تذكرة دفعة الخرسانة والخلطة – QA/QC معلومات المصدر التي تغذي عادةً حقول هذا السجل.
| عمود السجل | ما الذي يجب أن يظهره |
|---|---|
| رقم الاختبار / التقرير | مرجع فريد لتقرير الهبوط الفردي |
| التاريخ والوقت | تاريخ الاختبار، وعند الحاجة وقت أخذ العينة أو وقت الاختبار |
| الصبة / العنصر | مرجع الصبة، والعنصر الإنشائي، والموقع |
| المورد / الشاحنة / التذكرة | تتبع التسليم للخرسانة المختبرة |
| الخلطة / تسمية الخرسانة | مرجع الخلطة المعتمد، أو الدرجة، أو فئة الخرسانة المستخدمة في المشروع |
| الهبوط المحدد / القوام | القيمة المستهدفة، أو النطاق، أو الحد الأقصى، أو فئة القوام المذكورة في مستندات المشروع |
| النتيجة الأولية | الهبوط المقاس الأصلي مع الوحدات |
| درجة حرارة الخرسانة | درجة الحرارة حيث يتم قياسها كجزء من اختبار الخرسانة الطازجة في المشروع |
| نتيجة إعادة الاختبار | نتيجة الإعادة، محفوظة بشكل منفصل عن القيمة الأولية |
| التصرف النهائي | مقبول، أو محجوز، أو أُعيد اختباره، أو عُدل، أو أُعيد، أو رُفض كما هو مسجل في المشروع |
| معرّفات العينات | مراجع مجموعة المكعبات أو الأسطوانات ذات الصلة |
| مرجع NCR / الرفض | مرجع لأي سجل جودة رسمي تم رفعه للحمولة |
| ملاحظات | ملاحظة قصيرة لازمة لفهم الإدخال دون تكرار التقرير الكامل |
هل يجب أن يكون لكل شاحنة صف واحد؟
ليس تلقائيًا. يجب أن يعكس السجل نظام الاختبار والتسجيل الفعلي في المشروع.
إذا كان اختبار هبوط واحد يمثل شاحنة أو حمولة واحدة، فإن ترتيب صف واحد لكل حمولة يكون مباشرًا. وإذا كان المشروع يأخذ عينات بتكرار محدد آخر، فيجب أن يمثل الصف الاختبار أو العينة الفعلية وأن يحدد التسليم أو التسليمات المرتبطة به. يجب ألا يخلق السجل انطباعًا بأن كل شاحنة قد تم اختبارها عندما كانت مواصفة المشروع أو ITP المعتمد تتطلب تكرارًا آخر. ويمكن تنسيق تسلسل العمل الميداني الأساسي مع إجراء مشروع مثل طريقة العمل: استلام واختبار قبول الخرسانة الجاهزة في الموقع.
يجب أن يأتي تكرار الاختبار نفسه من مواصفة المشروع أو ITP المعتمد أو خطة اختبار الخرسانة المعمول بها. وللحصول على مثال خاص بالخرسانة، راجع ITP – فحص واختبار الخرسانة الجاهزة عند نقطة التفريغ. يشرح دليل Quollnet حول خطة الفحص والاختبار في الإنشاءات الدور الأوسع لتكرار الفحص ونقاط الشهادة وسجلات المشروع.
استخدم نظام ترقيم يرتبط مباشرة بالتقرير
يجعل نظام الترقيم البسيط السجل أسهل في التدقيق. يجب أن يستخدم إدخال السجل نفس رقم الاختبار أو التقرير الظاهر في تقرير الحقل الفردي، أو مرجعًا مرتبطًا بوضوح.
على سبيل المثال، قد يستخدم المشروع تسلسلًا مثل SL-0001, SL-0002, SL-0003. وقد يضيف مشروع أكبر بادئة للمنطقة أو المنشأ أو الحزمة إذا كان ذلك يحسن الاسترجاع فعليًا.
تجنب إنشاء أرقام منفصلة غير مرتبطة للسجل والتقرير ما لم يتطلب نظام ضبط وثائق المشروع ذلك. الهدف هو تسهيل العثور على السجل المصدر.
احتفظ بالنتيجة الأولية وإعادة الاختبار في أعمدة منفصلة
يجب أن يحافظ السجل على تاريخ الاختبار بالطريقة نفسها التي يحافظ بها التقرير التفصيلي. لا تستبدل نتيجة أولية خارج النطاق بقيمة لاحقة وتترك الرقم النهائي فقط ظاهرًا.
استخدم أعمدة منفصلة لـ:
- نتيجة الهبوط الأولية؛
- مؤشر التعديل أو إعادة الاختبار؛
- نتيجة الهبوط المعادة؛ و
- التصرف النهائي.
وهذا يتيح لفريق QA/QC تصفية السجل للحمولات التي تطلبت إجراءً إضافيًا حتى عندما كانت نتيجة إعادة الاختبار النهائية ضمن متطلبات المشروع.
اربط سجل الهبوط بسجلات المكعبات أو الأسطوانات
عندما تُصنع مكعبات أو أسطوانات من عينة الخرسانة الطازجة ذات الصلة، أدرج معرّف مجموعة العينات في السجل. وهذا ينشئ مسارًا مباشرًا من نتيجة القوام الميدانية إلى سجلات اختبار المقاومة اللاحقة.
يمكن بعد ذلك نقل المرجع نفسه إلى سجل اختبار مكعبات الخرسانة أو إلى نظام المختبر. يجب ألا ينسخ سجل الهبوط نتائج مقاومة الضغط اللاحقة ما لم يكن المشروع يدمج هذه السجلات عمدًا.
استخدم فلاتر Excel والتحقق من البيانات دون تحويل الورقة إلى محرك قبول
تكون نسخة Excel من السجل أكثر فائدة عندما تُصمم كسجل مشروع عملي بدلًا من جدول ثابت.
تشمل عناصر التحكم المفيدة في جدول البيانات ما يلي:
- فلاتر على كل عمود رئيسي؛
- تنسيق التاريخ؛
- التحقق بالقوائم المنسدلة لقيم التصرف الشائعة؛
- وحدات متسقة للهبوط ودرجة الحرارة؛
- تنسيق شرطي لإبراز الحقول غير المكتملة أو الإدخالات التي تحتاج إلى مراجعة؛ و
- عناوين أو خلايا صيغ محمية عند الاقتضاء.
كيف تستخدم السجل لمراجعة الاتجاهات
يصبح السجل أكثر فائدة مع تراكم الاختبارات في المشروع. يمكن للفلاتر والملخصات أن تساعد فريق الجودة على تحديد الأنماط المتكررة التي يصعب رؤيتها من التقارير الفردية.
تشمل أسئلة المراجعة المفيدة ما يلي:
- هل تتكرر النتائج خارج النطاق لنفس الخلطة؟
- هل ترتبط بمورد معين، أو مصنع، أو تسلسل شاحنات، أو وقت من اليوم؟
- هل تظهر نتائج هبوط منخفضة بعد نقل أطول أو فترات انتظار أطول؟
- هل أصبحت التعديلات أو إعادة الاختبار المتكررة شائعة؟
- هل ترتبط عناصر إنشائية معينة أو طرق صب معينة بمشكلات تشغيلية متكررة؟
- هل معرّفات العينات ومراجع التقارير مكتملة باستمرار؟
يحدد السجل الأنماط التي تستحق المراجعة؛ لكنه لا يثبت السبب الفني بحد ذاته. يجب أن يستخدم تقييم السبب التقارير التفصيلية، وإيصالات التسليم، ومعلومات الخلطة المعتمدة، وسجلات الطقس والتوقيت، وغيرها من الأدلة ذات الصلة.
من المسؤول عن الحفاظ على سجل هبوط الخرسانة؟
يجب أن يحدد نظام الجودة في المشروع مالكًا واحدًا للسجل. وقد يكون ذلك، بحسب المنظمة، مهندس QA/QC، أو منسق الخرسانة، أو منسق المختبر، أو عضوًا آخر معينًا من فريق الموقع.
الضوابط المهمة هي الاتساق والتحديث في الوقت المناسب. يجب إضافة الإدخالات من السجلات الميدانية المكتملة بدلًا من إعادة بنائها لاحقًا من الذاكرة أو من معلومات تسليم جزئية.
في أعمال الخرسانة النشطة، يجب مراجعة السجل بوتيرة كافية لاكتشاف التقارير المفقودة، ومراجع العينات المفقودة، والنتائج غير الطبيعية المتكررة بينما تكون السجلات الأساسية لا تزال سهلة الاسترجاع. أما تكرار المراجعة الدقيق فهو قرار إدارة مشروع وليس متطلب اختبار عالميًا.
ما الذي لا ينبغي أن يحل محله سجل الهبوط
السجل الموجز مفيد لأنه يلخص المعلومات. لكنه يصبح غير موثوق عندما يُتوقع منه أن يحل محل السجلات المصدرية.
احتفظ بالسجل مرتبطًا بـ، ولكن منفصلًا عن:
- تقرير اختبار هبوط الخرسانة الفردي؛
- إيصال تسليم الخرسانة؛
- تصميم الخلطة الخرسانية المعتمد؛
- سجل الفحص والاختبار المعمول به؛
- تقارير المكعبات أو الأسطوانات؛
- سجلات تعديل الماء أو الإضافات حيث تكون مضبوطة بشكل منفصل؛ و
- أي NCR أو سجل رفض أو إجراء تصحيحي.
إذا أدى اختبار خارج النطاق إلى عدم مطابقة رسمية، فيجب أن يحمل السجل رقم NCR بدلًا من محاولة إعادة إنتاج سير عمل NCR بالكامل في صف واحد. ولإجراء المتابعة بعد رفع NCR، راجع ما يجب فعله عندما يتلقى المقاول NCR: دليل الإجراءات.
المعايير وسجل الهبوط
سجل الهبوط نفسه هو سجل QA/QC للمشروع؛ وليس الوثيقة التي تحدد كيفية إجراء اختبار الهبوط فعليًا. يجب أن يتبع أخذ العينات والاختبار الأساسيان المعيار ومتطلبات المشروع المنطبقة على العمل.
اعتبارًا من أغسطس 2026، تدرج ASTM المعيار ASTM C143/C143M-26a كطريقة الاختبار النشطة لهبوط الخرسانة، وتدرج ASTM C172/C172M-25 كممارسة نشطة لأخذ عينات الخرسانة الطازجة. وتدرج BSI المعيار BS EN 12350-2:2019 كمعيار حالي لاختبار الهبوط، وBS EN 12350-1:2019 كمعيار حالي وتحت المراجعة لأخذ العينات والأجهزة الشائعة.
لذلك يجب أن يسجل السجل المراجع والنتائج التي يحتاجها المشروع دون محاولة إعادة إنتاج إجراءات الاختبار المحمية بحقوق النشر.
