عيوب الخرسانة المطبوعة ثلاثيًّا: دليل ميداني بصري لمهندسي الموقع

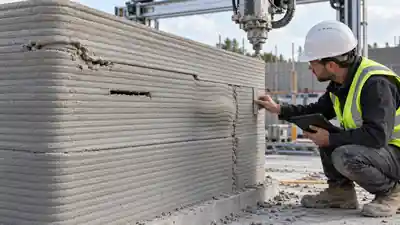

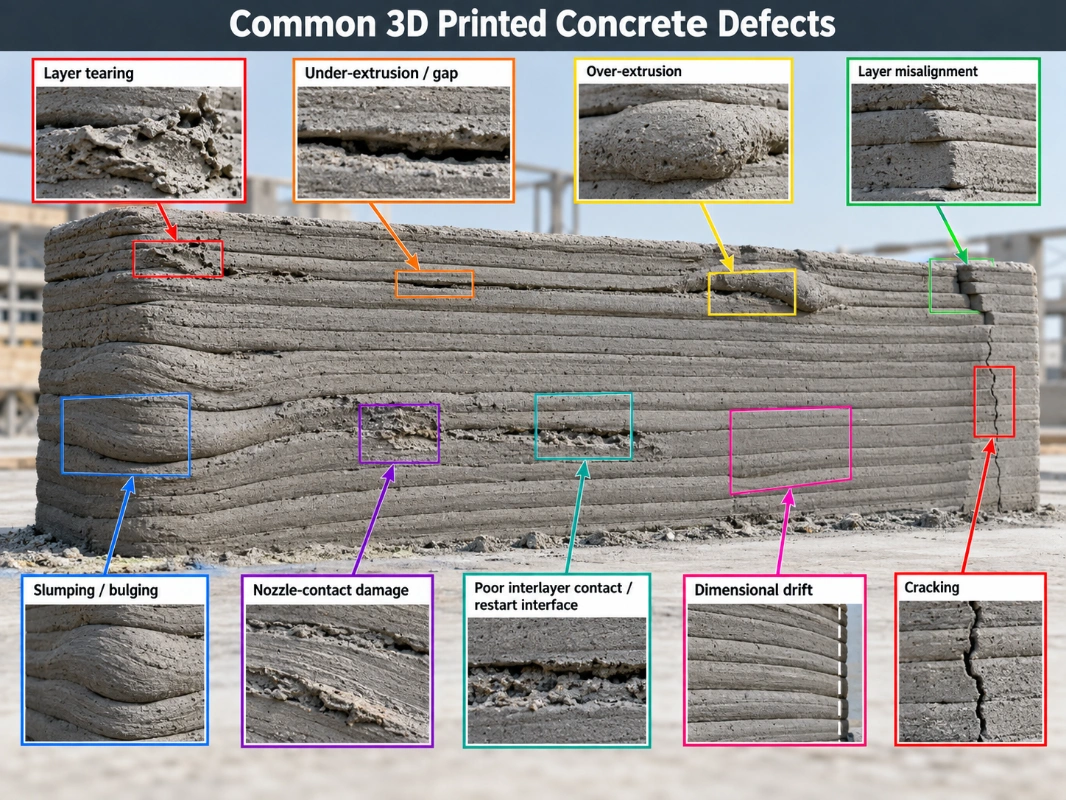

إجابة سريعة: تشمل عيوب الخرسانة المطبوعة ثلاثيًّا الشائعة التمزق، نقص البثق، زيادة البثق، الفجوات، عدم ثبات عرض الخرزة، سوء محاذاة الطبقات، الهبوط، الانتفاخ، التشوه المفرط، ضرر ملامسة الفوهة، واجهات إعادة التشغيل الضعيفة ظاهريًا، التشققات والانحراف البعدي. إن عدم الانتظام الظاهر لا يُعد تلقائيًا عيبًا إنشائيًا، لكنه يجب أن يُسجَّل عندما يخرج عن هندسة الطباعة المعتمدة أو حدود العملية أو معايير قبول المشروع. والاستجابة الميدانية هي توثيق الحالة، والحفاظ على موقعها وتاريخ الطباعة، ومقارنتها بالمتطلبات المعتمدة، والحصول على مراجعة هندسية عندما قد تتأثر الأداءات.
سؤال الموقع: «أنا أنظر إلى الجدار المطبوع. هل ما أراه طبيعي؟»
تعتمد الإجابة على نظام الجدار المعتمد وحدود السماحية. يساعد هذا الدليل في تحديد الحالات المشتبه بها، لكن المظهر البصري وحده لا يثبت القبول أو الرفض الإنشائي.
ليس كل طبقة غير منتظمة عيبًا
تترك الطباعة الخرسانية ثلاثية الأبعاد القائمة على البثق سطحًا طبقيًا عمدًا. وقد تكون بعض التغيرات الصغيرة التي تبدو غير مألوفة على جدار خرسانة مصبوبة خصائص طبيعية لنظام مطبوع مؤهل. والتمييز المهم هو ما إذا كانت الحالة المرصودة جزءًا من الهندسة المعتمدة أم أنها تمثل انحرافًا عن المادة المؤهلة أو عملية الطباعة أو أبعاد الجدار أو المتطلبات الإنشائية.
لهذا السبب لا ينبغي الحكم على العيوب بالمظهر فقط. فقد تكون العلامة المرئية نفسها ذات دلالة مختلفة بحسب توقيت الطبقة، ووظيفة الجدار، والتسليح، والموقع، والتعرض، وما إذا كانت الواجهة المتأثرة جزءًا من مسار الحمل الإنشائي.
لإطار التحكم العام، راجع دليل Quollnet الخاص بـ ضبط الجودة QA/QC للخرسانة المطبوعة ثلاثيًّا. وللتسلسل الإنشائي الأوسع، راجع كيف تُبنى المنازل المطبوعة ثلاثيًّا فعليًا.
طريقة عملية لتصنيف ما تراه
| حالة ميدانية | الدلالة المعتادة |
|---|---|
| عدم انتظام في المظهر | قد يكون تجميليًا أو ناتجًا عن طبيعة التشطيب المطبوع المؤهل؛ قارن مع العينات المعتمدة وحدود السماحية. |
| انحراف في العملية | يشير إلى أن البثق أو الهندسة أو توقيت الطبقات أو موضع الماكينة أو سلوك المادة ابتعد عن العملية المعتمدة. |
| عدم مطابقة | لم يتحقق متطلب محدد أو سماحية أو معيار قبول. |
| مخاوف محتملة إنشائية/متعلقة بالمتانة | قد تؤثر الحالة في نقل الأحمال أو الترابط بين الطبقات أو التسليح أو مقاومة الطقس أو الهندسة أو الأداء طويل الأمد وتحتاج إلى مراجعة فنية. |
لا تُجرِ الإصلاح أولًا ثم التوثيق لاحقًا. سجّل الحالة الأصلية والموقع والطبقة أو المنسوب المتأثر والصور وتاريخ الطباعة ذي الصلة قبل أن تتغير الأدلة.
كيفية استخدام حدود التصعيد في هذا الدليل
لا توجد نسبة عالمية واحدة لإزاحة الطبقة أو انحراف عرض الخرزة أو سماحية بالمليمتر تنطبق على كل نظام جدار مطبوع ثلاثيًّا. يتطلب ICC 1150-2026 أن يتوافق العمل المطبوع مع وثائق التنفيذ المعتمدة ونظام الجدار المؤهل، كما يتطلب توثيق الحالات المرئية مثل التمزق ونقص البثق وعدم محاذاة الخرزة وعدم الاستقامة أثناء التفتيش والإبلاغ عنها. وتوفر أبحاث NIST حول دقة الطباعة طرق القياس بدلًا من رقم قبول/رفض عالمي واحد.
للفحص الميداني الأولي، قارن الحالة المرصودة بعرض الخرزة وارتفاعها المعتمدين، وسماكة الجدار، وهندسة الغلاف/التجويف، وسماحات الخط/المنسوب/الاستقامة، والنموذج التجريبي المؤهل، وإجراء التوقف/إعادة التشغيل المسموح. صعّد مبكرًا عندما يكون الانحراف متدرجًا عبر طبقات متتالية، أو يقلل التلامس المقصود، أو يخلق فجوة عبر العمق، أو يتداخل مع التسليح/العناصر المزروعة، أو يؤثر في وصلة إنشائية. يجب أن يأتي أي حد عددي يُستخدم للقبول من وثائق المشروع أو العملية المؤهلة أو مورّد النظام، لا من قاعدة عامة تقريبية.
البثق وهندسة الخرزة
تنشأ هذه العيوب أساسًا من توصيل المادة، واستقرار البثق، وهندسة الخرزة المترسبة.
1. تمزق الطبقة
كيف يبدو: تتطور في الخرزة المبثوقة شقوق خشنة أو حواف مسحوبة أو تمزقات سطحية مفتوحة أو تشققات موضعية أثناء الترسيب أو مباشرة بعده.
الأسباب المحتملة: قد تصبح المادة شديدة الصلابة بحيث لا تسمح ببثق مستقر، أو قد يقترب زمن التشغيل المفتوح من نهايته، أو قد تكون هندسة الفوهة أو السرعة غير مناسبة، أو قد يكون التدفق غير منتظم، أو قد يخلق المسار شدًا مفرطًا عند المنحنيات. كما يمكن أن يسرّع الجفاف المحيط المشكلة: فالرياح العالية، والإشعاع الشمسي المباشر، وارتفاع درجة الحرارة، أو انخفاض الرطوبة النسبية قد تعزز تكوّن قشرة سطحية وتصلبًا مبكرًا قبل الترسيب أو أثناءه.
الأهمية: قد يشير التمزق إلى ضعف جودة البثق وقد يقلل مساحة التلامس الفعالة بين المواد المتجاورة. وعند الزوايا أو المسارات شديدة الانحناء، قد يسبب أيضًا مشكلات محلية في الهندسة وجودة السطح.
ما يجب تسجيله: رقم الجدار، والطبقة/المنسوب، وطول الخرزة المتأثرة، والموقع بالنسبة للزوايا/الفتحات، ودفعة المادة، ووقت الطباعة، وسرعة الفوهة، وأي تعديل من المشغل.
متى يُصعَّد: يكون الإيقاف أو المراجعة الهندسية مناسبًا عندما يكون التمزق مستمرًا، أو يخترق جزءًا كبيرًا من الخرزة، أو يتكرر، أو يؤثر في منطقة إنشائية، أو يتجاوز معايير القبول المعتمدة.
2. نقص البثق أو الخرز الرقيقة
كيف يبدو: تصبح الخرزة أضيق أو أقل ارتفاعًا أو غير مكتملة موضعيًا مقارنة بالمادة المطبوعة المجاورة. وقد يكون مسار الفوهة صحيحًا بينما تُترسب كمية غير كافية من المادة.
الأسباب المحتملة: تدفق مادة منخفض، أو عدم ثبات المضخة، أو انسداد، أو تصلب المادة، أو نسبة تدفق إلى سرعة غير صحيحة، أو هواء أو انقطاع في نظام الإمداد، أو مشكلات في التحكم الآلي.
الأهمية: يمكن أن يقلل نقص البثق المستمر من سماكة الجدار ومساحة التلامس والتوافق البعدي. كما قد يخلق فجوات بين الخرز أو يترك التسليح والتجاويف مختلفة عن الهندسة المعتمدة.
ما يجب تسجيله: أبعاد الخرزة حيث يمكن القياس، وطول المسار المتأثر، وسماكة الجدار، وتدفق المادة أو بيانات الماكينة إن توفرت، والوقت والدفعة.
متى يُصعَّد: قارن عرض/ارتفاع الخرزة المقاس وسماكة الجدار الناتجة مع هندسة الخرزة المعتمدة وسماحية الجدار. صعّد عندما يستمر الخرز الرقيق أو يتكرر، أو يقلل التلامس المقصود بين الخرز/الطبقات، أو يكشف التسليح، أو يخلق فجوة، أو يغيّر أبعاد الغلاف/التجويف، أو يجعل مقطع الجدار يخرج عن الهندسة المعتمدة. لا تطبق نسبة مئوية عشوائية للخفض ما لم يحددها المشروع أو النظام المؤهل.
3. زيادة البثق أو الخرز الكبيرة
كيف يبدو: تكون الخرزة أعرض أو أكثر سماكة من المطلوب، أو تنتشر جانبيًا، أو تزاحم التجاويف المجاورة، أو تُنتج حافة محلية.
الأسباب المحتملة: تدفق مادة مفرط، أو سرعة طباعة منخفضة، أو مادة شديدة السيولة، أو مشكلات في ارتفاع الفوهة، أو عدم تطابق بين الحركة المرسلة والحجم المبثوق.
الأهمية: قد تغيّر زيادة البثق هندسة الجدار، أو تغلق التجاويف المصممة، أو تتداخل مع التسليح أو العناصر المزروعة، أو تسهم في الانتفاخ المحلي أو الانحراف البعدي التراكمي.
ما يجب تسجيله: عرض/ارتفاع الخرزة، وسماكة الجدار، وأبعاد التجويف إن أمكن الوصول إليها، وطول الجزء المتأثر، وما إذا كان التسليح أو العناصر المزروعة معاقة.
متى يُصعَّد: قارن الخرزة الكبيرة والأبعاد الناتجة للجدار/التجويف مع الهندسة المعتمدة. صعّد عندما تغلق المادة الزائدة تجويفًا مصممًا، أو تتداخل مع التسليح أو العناصر المزروعة، أو تغيّر منطقة فتحة/وصلة، أو تُحدث انحرافًا متدرجًا في سماكة الجدار. يجب أن يتبع القبول سماحية المشروع ونظام الجدار المؤهل لا قاعدة النسبة العامة.
4. البثق المتقطع والفجوات
كيف يبدو: يتوقف الخرزة بشكل غير متوقع، أو تحتوي على مقاطع مفقودة، أو تنقسم إلى ترسيبات منفصلة، أو تترك فجوات مرئية بين الأجزاء المتجاورة.
الأسباب المحتملة: انقطاع المضخة، أو انسداد الخرطوم، أو انسداد الفوهة، أو انفصال المادة أو تصلبها، أو فقدان التغذية، أو توقف الماكينة، أو خلل في التحكم.
الأهمية: قد يقطع الانقطاع الغلاف الجدار المقصود أو التلامس بين الخرز. وتعتمد أهميته على تكوين الجدار، وما إذا كانت الفجوة ستُملأ لاحقًا، وما إذا كانت تقع في منطقة إنشائية أو معرضة للطقس.
ما يجب تسجيله: الموقع الدقيق، وطول الفجوة وعمقها، ورقم الطبقة/المنسوب، ومدة الانقطاع وإجراء إعادة التشغيل المستخدم.
متى يُصعَّد: صعّد عندما تكون الفجوة عبر العمق، أو متكررة، أو تقطع الغلاف الجدار المقصود، أو تقلل مساحة التلامس المصممة، أو تخلق مسارًا محتملًا للماء/الهواء، أو تؤثر في التسليح، أو تقع في منطقة إنشائية/وصلة. قِس الفجوة وقارنها مع هندسة الجدار المعتمدة؛ ولا توجد سماحية عامة عالمية للفجوات ينبغي افتراض قبولها.
5. عدم ثبات عرض الخرزة
كيف يبدو: يتغير عرض الخرزة على طول مسار الطباعة نفسه أو بين الطبقات المتتالية دون سبب هندسي مقصود.
الأسباب المحتملة: تدفق غير مستقر، أو تغير السرعة، أو تذبذب الضغط، أو تغير مسافة الفوهة، أو تغيرات في ريولوجيا المادة، أو تأثيرات المنعطفات.
الأهمية: قد يكون تغير عرض الخرزة علامة مبكرة على فقدان استقرار العملية. كما قد يؤدي إلى سماكة جدار غير متساوية أو سوء محاذاة أو ضعف التلامس المحلي.
ما يجب تسجيله: سلسلة من قياسات الخرزة، وليس أسوأ نقطة فقط، مع سرعة الطابعة والوقت والموقع المرتبطين.
متى يُصعَّد: صعّد عندما تُظهر سلسلة القياسات اتجاهًا مستمرًا بدلًا من تذبذب معزول، أو عندما يخرج عرض الخرزة عن النطاق المعتمد، أو عندما يبدأ التغير في تعديل سماكة الجدار أو هندسة التجويف أو تلامس الطبقات. استخدم أبعاد الخرزة المؤهلة وسماحية المشروع كمرجع للقبول.
هندسة الجدار وقابلية البناء
تؤثر هذه الحالات في الشكل العام أو الاستقرار أو موضع الجدار المطبوع. والسؤال الميداني الرئيس هو ما إذا كان الانحراف معزولًا ومستقرًا أم أنه يزداد تدريجيًا مع إضافة المزيد من الطبقات.
6. سوء محاذاة الطبقات
كيف يبدو: تنزاح الطبقات المتتالية جانبيًا، ما ينتج حافة متدرجة أو وجه جدار مزاحًا أو محاذاة رأسية غير متسقة.
الأسباب المحتملة: خطأ في إحداثيات الطابعة، أو خطأ في موضع الفوهة، أو تشوه تراكمي في الطبقات السفلى، أو مشكلات في التحكم بالمسار، أو حركة غير متوقعة للطابعة أو السطح، أو هندسة رقمية غير صحيحة.
الأهمية: قد يقلل سوء المحاذاة من التلامس الفعّال بين الطبقات، ويغير سماكة الجدار، ويتراكم ليصبح جدارًا خارج الاستقامة.
ما يجب تسجيله: مقدار الإزاحة، والاتجاه، والطبقة/المنسوب، ووجه الجدار، وما إذا كانت الإزاحة معزولة أم مستمرة صعودًا.
متى يُصعَّد: قِس الإزاحة الجانبية وتحقق مما إذا كانت معزولة أم متراكمة عبر طبقات متتالية. صعّد عندما تكون الإزاحة متدرجة، أو تقلل عرض التلامس/الارتكاز المقصود، أو تغيّر ترتيب الغلاف أو التجويف، أو تدفع الجدار خارج غلاف الخط/الاستقامة المعتمد. لا تفترض أن نسبة عامة من عرض الخرزة مقبولة ما لم يحددها نظام الجدار المؤهل أو وثائق المشروع صراحةً.
7. الهبوط أو الانتفاخ
كيف يبدو: تنتشر الطبقات الطازجة جانبيًا، أو تهبط، أو تتسطح، أو تُحدث انتفاخًا مرئيًا مع ازدياد ارتفاع الجدار.
الأسباب المحتملة: قابلية بناء غير كافية، أو مادة شديدة السيولة، أو معدل طبقات مفرط، أو تراكم إنشائي غير كافٍ بين الطبقات، أو تأثيرات الحرارة العالية على نظام المادة المختار، أو حمل زائد من الطبقات اللاحقة.
الأهمية: يغيّر الهبوط هندسة الجدار بينما لا يزال العمل طازجًا. وإذا استمر، فقد ينتقل الجدار بسرعة من مشكلة بُعدية محلية إلى عدم استقرار جزئي.
ما يجب تسجيله: ارتفاع الجدار عند بدء التشوه، ومعدل التقدم، وأبعاد الخرزة، والظروف المحيطة، ومعدل الطباعة، وما إذا كان التشوه يتوقف عند توقف الطباعة.
متى يُصعَّد: الانتفاخ المتدرج سبب قوي لإيقاف الطباعة. فاستمرار إضافة الطبقات قد يزيد التشوه ويجعل الاستعادة صعبة.
8. فشل قابلية البناء المتدرج
كيف يبدو: تنضغط الطبقات السفلى أو تتشوه تدريجيًا مع إضافة المزيد من الطبقات. وقد يميل الجدار أو ينتشر أو ينبعج أو يفقد مقطعه العرضي المقصود.
الأسباب المحتملة: لم تكتسب المادة المترسبة مقاومة مبكرة كافية لمعدل البناء المطبق، أو أن معلمات الطباعة المختارة تتجاوز نافذة العملية المستقرة.
الأهمية: هذا ليس مجرد عيب سطحي. فقابلية البناء هي قدرة العنصر المطبوع الطازج على دعم الوزن الذاتي المتزايد للجدار. وقد ينتهي التشوه المتدرج إلى عدم استقرار أو انهيار.
ما يجب تسجيله: الارتفاع، وعدد الطبقات، والتشوه بمرور الوقت، ومعدل الطباعة، وعمر المادة، والنقطة التي بدأ عندها الاتجاه.
متى يُصعَّد: أوقف العمل واحصل على مراجعة فنية عندما يزداد التشوه بدلًا من أن يستقر، خاصة في العناصر المطبوعة العالية أو النحيفة أو الحاملة.
9. الانبعاج أو الانهيار الموضعي
كيف يبدو: يطوى جزء من الجدار الطازج أو يميل بشدة أو يتمزق أو ينهار تحت وزنه الذاتي.
الأسباب المحتملة: فقدان شديد لقابلية البناء، أو ارتفاع/معدل مفرط، أو عدم استقرار هندسي، أو طبقات محلية ضعيفة، أو اصطدام، أو مزيج من مشكلات المادة والعملية.
الأهمية: الانهيار دليل واضح على فقدان الهندسة واستقرار العملية. كما قد يخلق خطرًا فوريًا على السلامة في الموقع حول المعدات المتحركة والمادة الطازجة غير المدعومة.
ما يجب تسجيله: احتفظ بسجل الطباعة، ودفعة المادة، وهندسة الجدار، وتوقيت الطبقات، والصور/الفيديو، وحالة الماكينة في لحظة الفشل.
متى يُصعَّد: فورًا. لا ينبغي ببساطة تشذيب الجزء المتأثر ومتابعة الطباعة إلا إذا سمح بذلك قرار فني معتمد.
10. الانحراف البعدي والجدران غير العمودية
كيف يبدو: ينزاح الجدار تدريجيًا عن موضعه أو سماكته أو محاذاته الرأسية المقصودة، رغم أن أي طبقة منفردة لا تبدو خاطئة بشكل كبير.
الأسباب المحتملة: انزياحات صغيرة متكررة في الخرزة، أو تشوه، أو خطأ في الإحداثيات/المعايرة، أو حركة في السطح، أو انحراف في موضع الطابعة، أو تأثيرات متراكمة للزوايا/المسار.
الأهمية: يمكن أن تتراكم الانحرافات الصغيرة. ويؤثر الموضع النهائي للجدار في الوصلات والأسقف والفتحات وMEP والتشطيبات ومسارات الأحمال الإنشائية.
ما يجب تسجيله: قياسات مساحية أو بُعدية عند عدة مناسيب، وليس فقط أعلى الجدار.
متى يُصعَّد: صعّد عندما يكون الاتجاه متدرجًا، أو عندما تُظهر القياسات المساحية أن الجدار يبتعد عن غلاف الخط/المنسوب/الاستقامة المعتمد، أو عندما يؤثر الانحراف في وصلة أو واجهة مع البناء التقليدي. لا يضع ICC 1150-2026 حدًا عالميًا واحدًا بالمليمتر أو بالنسبة المئوية لكل نظام مطبوع؛ فالسماحية الحاكمة تأتي من وثائق التنفيذ المعتمدة ونظام الجدار المؤهل.
الواجهات والانقطاعات في العملية
تحدث هذه الحالات حيث يفترض أن تعمل الخرز أو الطبقات المتجاورة معًا، أو حيث تتوقف الطباعة ثم تستأنف لاحقًا. وتستحق تتبعًا دقيقًا لأن المظهر البصري وحده لا يثبت أداء الطبقة البينية.
11. الفراغات أو التجاويف أو ضعف تلامس الخرزة
كيف يبدو: جيوب مرئية أو فراغات مفتوحة أو تلامس غير مكتمل حيث يفترض أن تلتقي الخرز أو الطبقات المتجاورة وفق تكوين الجدار المعتمد.
الأسباب المحتملة: نقص البثق، أو سوء محاذاة الخرزة، أو جفاف السطح، أو الترسيب غير المنتظم، أو بقايا محبوسة، أو الهندسة عند الزوايا/التقاطعات، أو تأثيرات التوقف/إعادة التشغيل.
الأهمية: تُعد الواجهات بين الطبقات وبين الخرز من السمات المهمة في البناء المطبوع. وقد تقلل الفراغات مساحة التلامس الفعالة وقد تؤثر في المقاومة أو النفاذية أو المتانة بحسب نظام الجدار.
ما يجب تسجيله: الموقع، والحجم التقريبي، والاتجاه، وما إذا كان الفراغ عند واجهة طبقة أو بين خرز متجاورة، وما إذا كان مفتوحًا على الخارج.
متى يُصعَّد: عندما تكون الفراغات متكررة، أو عميقة، أو مصطفة على طول واجهة حرجة، أو تكشف التسليح، أو تخلق مسارًا للماء، أو تخرج عن النظام المؤهل.
12. ضعف التلامس بين الطبقات أو الاشتباه في الانفصال الطبقي
كيف يبدو: تبدو الطبقات غير مستقرة معًا، أو يستمر انفصال مرئي على طول واجهة، أو ترتفع الحواف، أو يتبع شق لاحق حد الطبقة.
الأسباب المحتملة: تأخر طويل بين الطبقات، أو جفاف أو تلوث الطبقة السابقة، أو سوء هندسة الخرزة، أو ضغط/تلامس ترسيب منخفض، أو تطور المادة، أو التعرض البيئي. ويمكن للرياح العالية، والإشعاع الشمسي المباشر، وارتفاع درجة الحرارة، وانخفاض الرطوبة النسبية أن تسرّع جفاف السطح أو تكوّن القشرة على الطبقة المكشوفة قبل ترسيب الخرزة التالية، مما يزيد خطر ضعف التلامس عند الواجهة.
الأهمية: تشير الأبحاث باستمرار إلى أن واجهة الطبقة قد تكون مستوى ضعف محتملًا ومصدرًا للسلوك غير المتناحي في الخرسانة المطبوعة ثلاثيًّا. ولا يقيس الانفصال المرئي مقاومة الترابط، لكنه حالة مهمة يجب حفظها والتحقيق فيها.
ما يجب تسجيله: منسوب الواجهة، والطول، والفاصل الزمني المرتبط، والظروف البيئية، وما إذا كانت الحالة تتزامن مع توقف مخطط أو غير مخطط.
متى يُصعَّد: عند وجود انفصال فعلي، أو انفصال طبقي، أو تشققات متكررة عند الواجهة، أو انقطاع مفرط، أو متطلب إنشائي مرتبط بأداء الطبقات البينية.
13. انقطاع طويل في الطباعة أو واجهة إعادة التشغيل
كيف يبدو: تظهر واجهة أفقية أو مائلة مميزة حيث توقفت الطباعة ثم استؤنفت لاحقًا. وقد تكون الخرزة المعاد تشغيلها مختلفة في الملمس أو الهندسة أو التلامس.
الأسباب المحتملة: توقف مخطط، أو انسداد المضخة/الفوهة، أو تغيير المادة، أو عطل في المعدات، أو تركيب عناصر مزروعة، أو الطقس، أو أي انقطاع آخر في الموقع.
الأهمية: إعادة التشغيل ليست عيبًا تلقائيًا، لكن الفواصل الزمنية الأطول قد تغيّر حالة الرطوبة والريولوجيا وجودة الواجهة بين المادة القديمة والجديدة.
ما يجب تسجيله: أوقات التوقف/إعادة التشغيل، والطبقة/المنسوب، والسبب، وحالة السطح، والتحضير قبل إعادة التشغيل، ودفعة المادة، والموافقة على المتابعة.
متى يُصعَّد: عندما يتجاوز الانقطاع الحد المعتمد، أو يكون سطح إعادة التشغيل قد جف/تلوث، أو تكون الواجهة مفتوحة بصريًا، أو يتطلب المشروع اختبارًا أو قرارًا هندسيًا.
ملامسة المعدات وما بعد الطباعة والعناصر المزروعة
تغطي هذه المجموعة الأخيرة الضرر الناتج عن ملامسة الطابعة، والتشققات التي تظهر بعد الترسيب، وأخطاء التنسيق المتعلقة بالعناصر المزروعة، والضرر اللاحق في الموقع.
14. سحب الفوهة أو ضرر ملامسة الفوهة
كيف يبدو: تخدش الفوهة طبقة سابقة، أو تدفع المادة الطازجة جانبيًا، أو تترك أخدودًا، أو تزعج التسليح/العناصر المزروعة.
الأسباب المحتملة: ارتفاع غير صحيح للفوهة، أو تشوه الطبقات السابقة، أو انحراف في المعايرة، أو خطأ في المسار، أو تداخل عائق، أو موضع عنصر مزروع/تسليح يختلف عن النموذج الرقمي.
الأهمية: قد تضر الملامسة بطبقة كانت مقبولة بخلاف ذلك، وقد تشير إلى أن الهندسة الفعلية للجدار لم تعد تطابق الهندسة المفترضة للماكينة. كما يمكن أن ينقل السحب أو التلامس المتكرر قصًا محليًا أو اهتزازًا أو اضطرابًا إلى الطبقات السفلية التي لا تزال طازجة، لذلك قد تمتد المنطقة المتأثرة إلى ما تحت السطح المخدوش المرئي وقد تؤثر في التلامس بين الطبقات عدة طبقات إلى الأسفل.
ما يجب تسجيله: موقع التلامس، والطبقات المتأثرة، وموضع الماكينة/الفوهة، والاضطراب المرئي، وأي تسليح أو عنصر مزروع متأثر. سجّل ما إذا كان الجدار السفلي لا يزال طازجًا وما إذا ظهرت حركة أو تشقق أسفل نقطة التلامس المباشرة.
متى يُصعَّد: صعّد عندما يضر التلامس بقسم إنشائي أو تسليح أو فتحة أو منطقة وصلة؛ أو عندما يكون الاضطراب مرئيًا أسفل الطبقة الملامسة؛ أو عندما يتكرر التلامس بسبب انحراف علاقة الإحداثيات بين الطابعة والجدار.
15. التشققات بعد الطباعة
كيف يبدو: قد تمر التشققات عبر خرزة، أو تتبع واجهة طبقة، أو تحدث عند الزوايا/الفتحات، أو تتطور أثناء الجفاف والمعالجة.
الأسباب المحتملة: انكماش لدن أو انكماش جفاف، أو تأثيرات حرارية/رطوبية، أو تقييد، أو ضعف التلامس بين الطبقات، أو تركّز إجهاد هندسي، أو هبوط/تشوه، أو تحميل أو صدمة.
الأهمية: يهم اتجاه الشق وتوقيته. فالشق السطحي الدقيق يختلف عن شق يتبع واجهة إنشائية طويلة أو يمر عبر منطقة وصلة.
ما يجب تسجيله: موقع الشق، وطوله، وعرضه حيثما أمكن، واتجاهه، وتاريخ/وقت أول ملاحظة، وما إذا كان يتسع، وعلاقته بالطبقات والفتحات وواجهات إعادة التشغيل.
متى يُصعَّد: تكون المراجعة الإنشائية مناسبة للشقوق المتسعة، أو الشقوق المتكررة بين الطبقات، أو الشقوق عبر السماكة، أو الشقوق عند الوصلات الإنشائية، أو الشقوق خارج معايير قبول المشروع.
16. فتحة أو غلاف أو عنصر مزروع أو تسليح في موضع خاطئ
كيف يبدو: تكون فتحة باب/نافذة، أو غلاف، أو صندوق كهربائي، أو عنصر مزروع، أو مرساة، أو تسليح مفقودًا أو مزاحًا أو متعارضًا مع المادة المطبوعة.
الأسباب المحتملة: إصدار نموذج/طباعة خاطئ، أو خطأ في التنسيق، أو فوات نافذة التركيب، أو ضبط موضعي غير دقيق، أو عدم تطابق مسار الطباعة.
الأهمية: قد يؤدي القطع أو الحفر في جدار إنشائي مطبوع بعد التنفيذ إلى قطع التسليح أو التجاويف أو طبقات الحماية من الطقس أو مسارات الأحمال. لذلك فهذه الحالة ليست بُعدية فقط.
ما يجب تسجيله: الموضع المقصود المعتمد، والموضع الفعلي، وطبقة/منسوب الجدار، وترتيب التسليح/التجويف، وما إذا كانت الطباعة قد تجاوزت النقطة التي كان مخططًا فيها التصحيح.
متى يُصعَّد: قبل القطع أو التتبع أو الحفر. احصل على القرار الفني المطلوب حيث توجد آثار إنشائية أو عزل مائي أو حريق أو تسليح.
17. ضرر السطح بعد الطباعة
كيف يبدو: تقشر، أو ضرر صدم، أو تآكل، أو خدوش عميقة، أو حواف مكسورة بعد ترسيب المادة.
الأسباب المحتملة: حركة الموقع، أو ملامسة المعدات، أو المناولة المبكرة، أو ملامسة السقالات/الأعمال المؤقتة، أو أعمال لاحقة، أو عدم كفاية الحماية.
الأهمية: بعض الضرر تجميلي؛ بينما يزيل ضرر آخر جزءًا من مقطع الجدار المقصود أو يكشف التسليح/التجاويف.
ما يجب تسجيله: الأبعاد، والعمق، والموقع، والسبب إن كان معروفًا، وما إذا كانت المنطقة المتضررة إنشائية أو معرضة للطقس.
متى يُصعَّد: عندما يغيّر الضرر المقطع الفعّال، أو يكشف التسليح، أو يؤثر في وصلة، أو يتطلب إصلاحًا غير مشمول مسبقًا بطريقة معتمدة.
ما الحالات التي تستحق عادةً اهتمامًا فوريًا؟
تحكم متطلبات المشروع القرار، لكن الحالات التالية تستحق عمومًا إيقافًا سريعًا أو مراجعة فنية بدلًا من «اطبع الآن وافحص لاحقًا»:
- الهبوط أو الانتفاخ أو الانبعاج أو عدم الاستقرار المتدرج؛
- الانهيار الموضعي؛
- انقطاع متكرر في البثق أو فجوات كبيرة؛
- انفصال طبقي كبير أو تقشر بين الطبقات؛
- انحراف بعدي يزداد بسرعة؛
- اصطدام الفوهة الذي يؤثر في التسليح أو العناصر المزروعة أو قسم إنشائي؛
- انقطاع خارج إجراء إعادة التشغيل المعتمد؛
- عناصر تسليح/وصلات إنشائية مفقودة أو مزاحة؛
- تشققات تتسع أو تمر عبر السماكة أو تتركز عند واجهات حرجة؛ و
- أي حالة خارج حد قبول إنشائي أو هندسي أو تشغيلي محدد.
ماذا يجب أن يحتوي سجل العيب الميداني؟
غالبًا ما تكون الصورة وحدها غير كافية. وتأتي قيمة السجل من ربط ما هو مرئي بتاريخ الطباعة.
- المشروع ورقم الجدار/قطاع الطباعة؛
- التاريخ والوقت؛
- رقم الطبقة أو المنسوب؛
- إصدار الرسم/النموذج وملف الطباعة؛
- دفعة المادة/الخليط؛
- تعريف الطابعة/الفوهة حيثما كان ذلك ذا صلة؛
- صور مع مقياس وسياق أوسع؛
- الأبعاد المقاسة أو حجم الشق/الفراغ حيثما أمكن؛
- الظروف البيئية؛
- أوقات التوقف/إعادة التشغيل إذا كان هناك انقطاع؛
- التسليح أو العنصر المزروع أو الفتحة ذات الصلة؛
- معيار القبول أو السماحية المطبق؛
- إجراء الإيقاف المؤقت/الحماية؛ و
- القرار الفني والإصلاح وأدلة الإغلاق.
عندما تُعرض الحالة للتفتيش، يمكن للمشروع استخدام سير عمل طلب فحص العمل (WIR) المعتاد مع إرفاق الأدلة الخاصة بالطباعة. وإذا تأكد وجود خرق لمتطلب، فإن دليل Quollnet حول Observation vs NCR vs Snag vs Defect يساعد في تمييز السجل المناسب، كما يشرح دليل NCR عملية عدم المطابقة.
يجب ربط فحص العيوب بخطة ITP
يكون دليل العيوب أكثر فائدة عندما يكون المشروع قد حدّد مسبقًا ما هو المقبول. ويمكن لـ خطة التفتيش والاختبار (ITP) الخاصة بالمشروع أن تحدد المراحل التي تُفحص وتُسجل فيها هندسة الخرزة، وهندسة الجدار، والتسليح، والمواد، والعمل المطبوع المكتمل.
يضع ICC 1150-2026 إطارًا حديثًا موجّهًا بالمدونة لتأهيل المواد، والتفتيش، وأداء الطبقات البينية/بين الخرز، وضمان جودة التنفيذ لأنظمة الجدران المطبوعة ثلاثيًّا. ومع ذلك، يجب أن تأتي السماحات الميدانية المحددة من وثائق التنفيذ المعمول بها، ونظام الجدار المؤهل، ومتطلبات المشروع.
الفحص البصري لا يجيب عن كل الأسئلة
قد تكون الواجهة الملساء بصريًا ذات ترابط ضعيف، بينما قد يكون عدم الانتظام السطحي المرئي مقبولًا ضمن نظام جدار مؤهل. ويشير NIST إلى أن العملية الطبقية تخلق لا تماثلًا، وأن طرق الاختبار التقليدية للمواد المتصلبة أو الإنشائية قد لا تنتقل مباشرة إلى البناء المطبوع ثلاثيًّا.
لهذا السبب يتوقف هذا المقال عند التعرف والاستجابة الميدانية. وسيتناول مقال Quollnet المنفصل كيف تُختبر الخرسانة المطبوعة ثلاثيًّا؟ العينات المطبوعة، والجدران المرافقة، والاختبار الاتجاهي، وأداء الطبقات البينية، وأدلة القبول بالتفصيل.
قاعدة ميدانية: حدّد الحالة → احفظ الأدلة → قارنها بالمتطلب المعتمد → أوقف العمل عندما قد تخفي الطباعة المستمرة المشكلة أو تفاقمها → احصل على القرار الفني المطلوب → تحقّق من الإصلاح أو قرار القبول.
المراجع
ICC 1150-2026 — المعيار الخاص بتقنية البناء الآلي ثلاثي الأبعاد لجدران الخرسانة المطبوعة
مجلس الكود الدولي — دفع مستقبل البناء: معيار جديد لأنظمة الجدران المطبوعة ثلاثيًّا
NIST — التصنيع الإضافي بالمواد الأسمنتية
NIST — مقاييس دقة الطباعة للتصنيع الإضافي للمواد الأسمنتية
NIST — البناء الإضافي في الممارسة: واقع معايير القبول
