إنشاء منزل مطبوع ثلاثيًّا: من إعداد الطابعة إلى المبنى المكتمل
الإجابة المختصرة: المنزل المطبوع ثلاثيًّا ليس عادةً منزلًا كاملًا تنتجه آلة واحدة. ففي معظم المشاريع، تنشئ الطابعة بعض نظام الجدران أو معظمه، بينما تُستكمل الأساسات والتسليح والوصلات الإنشائية والأسقف والأرضيات والنوافذ والأبواب والعزل والعزل المائي والأنظمة الكهربائية والسباكة والتشطيبات والتشغيل التجريبي عبر عمليات إنشاء منفصلة.
الواقع الهندسي: معظم الطباعة الإنشائية ثلاثية الأبعاد تؤتمت إنتاج الجدران، لا إنشاء منزل جاهز للتسليم.
سياق المعايير: يتناول ICC 1150-2026 المواد والتأهيل والفحص والتصميم الإنشائي للجدران الخرسانية المطبوعة ثلاثيًّا، بينما تتناول ISO/ASTM 52939:2023 متطلبات ضمان الجودة الموجهة بالعملية للبناء الإضافي.
ما الذي يُطبع — وما الذي يبقى تقليديًا؟
| عادةً ما يُطبع | عادةً ما يكون تقليديًا أو يُركّب بشكل منفصل |
|---|---|
| قشور الجدران أو أجسام الجدران | الأساسات والبلاطات |
| بعض تجاويف الجدران والهندسة الداخلية | دمج التسليح، وملء الجراوت أو الخرسانة |
| الفتحات والعناصر الجدارية المختارة | الأسقف والأرضيات والنوافذ والأبواب والوصلات الإنشائية |
| الأشكال المعمارية الخاصة بالمشروع | MEP والعزل والعزل المائي والتشطيبات والتشغيل التجريبي |
ماذا يعني فعلًا مصطلح «منزل مطبوع ثلاثي الأبعاد»؟
قد يعطي مصطلح منزل مطبوع ثلاثي الأبعاد انطباعًا بأن آلة تصل إلى الموقع وتنتج مبنى كاملًا صالحًا للسكن. لكن في الواقع، تقوم الطابعات ثلاثية الأبعاد على نطاق البناء عادةً بمهمة أضيق بكثير: فهي تتبع مسار أداة رقميًا وتودع مادة إسمنتية طبقة بعد طبقة لتشكيل الجدران أو مكونات الجدران.
وبحسب النظام، قد تشكل المادة المطبوعة الجدار الإنشائي، أو جزءًا من نظام جدار مسلح، أو قشرتين مطبوعتين مع تجاويف بينهما، أو قوالب دائمة تُملأ لاحقًا بالجراوت أو الخرسانة، أو عناصر مسبقة الصنع مطبوعة تُجمع في الموقع.
أما بقية المبنى فلا يزال يجب إنشاؤها. وهذه هي الفروق الأساسية وراء كثير من الادعاءات الفيروسية. فقد يُطبع الجدار خلال ساعات، لكن المنزل المكتمل والمخدوم والمفحوص ما زال يتطلب عدة تخصصات تقليدية واعتمادات.

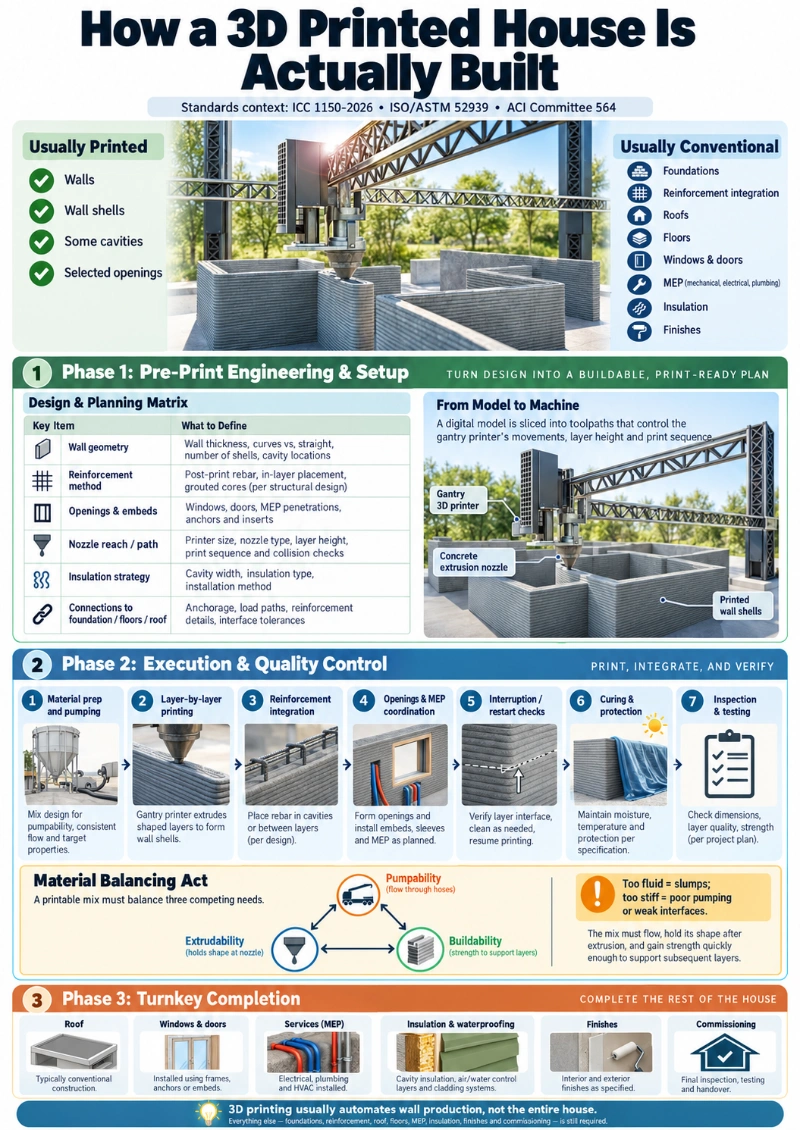

العملية الأساسية: من النموذج الرقمي إلى الجدار الفعلي
تحول الطباعة الخرسانية ثلاثية الأبعاد القائمة على البثق الهندسة الرقمية إلى مسار تتبعه فوهة الطابعة:
نموذج رقمي → مسار طباعة → تحضير المادة → الضخ → البثق → إنشاء الجدار طبقة بعد طبقة
يجب أن تبقى المادة قابلة للتشغيل بما يكفي للمرور عبر الخلاط والمضخة والخرطوم والفوهة، وفي الوقت نفسه تتصلب بسرعة كافية بعد البثق لتحافظ على شكلها وتدعم الطبقات فوقها.
المرحلة 1: الهندسة والإعداد قبل الطباعة
الخطوة 1: تصميم المبنى بما يتوافق مع نظام الطباعة
لا يمكن تفصيل المبنى المطبوع تمامًا كما لو كان مبنى تقليديًا من المبانى أو الخرسانة المسلحة ثم إرساله إلى الطابعة. يجب أن يتوافق التصميم مع عملية الطباعة المختارة، والفوهة، وطوبولوجيا الجدار، والاستراتيجية الإنشائية، وواجهات المبنى.
| عنصر التصميم | ما يجب تحديده قبل الطباعة |
|---|---|
| هندسة الجدار | سماكة الجدار، المنحنيات مقابل المسارات المستقيمة، عدد القشور، مواقع التجاويف، والهندسة المسموح بها. |
| طريقة التسليح | قضبان رأسية، قلوب مملوءة بالجراوت، تسليح داخل الطبقات، ألياف، أو حشو مسلح، وفق التصميم الإنشائي. |
| الفتحات والعناصر المدمجة | النوافذ والأبواب والأكمام وفتحات MEP والمراسي والملحقات وغيرها من الانقطاعات في مسار الطباعة. |
| مدى الفوهة ومسارها | حجم الطابعة، هندسة الفوهة، ارتفاع الطبقة، تسلسل الطباعة، الوصول، وتجنب التصادم. |
| استراتيجية العزل | عرض التجويف، موقع العزل، الاستمرارية، طريقة التركيب، وواجهات غلاف المبنى. |
| الوصلات | التثبيت ونقل الأحمال إلى الأساسات والأرضيات وأنظمة السقف، بما في ذلك السماحات واستمرارية التسليح. |
لا يوجد «جدار مطبوع ثلاثي الأبعاد» واحد عالمي. يتناول ICC 1150-2026 عدة تكوينات للجدران متعددة الطبقات، بما في ذلك الترتيبات أحادية القشرة ومتعددة القشور والمسلحة باللب، مع أو بدون تسليح تقليدي أو حشو.
الخطوة 2: تنفيذ الأساس ورفع المساحيّة
في كثير من الأنظمة، يبدأ الطباعة فوق أساس أو بلاطة منفذة تقليديًا. وقبل بدء الطباعة، يحتاج فريق الموقع إلى هندسة دقيقة ونقاط ضبط لأن النظام الإحداثي الرقمي للطابعة يجب أن يتطابق مع الموقع الفعلي للمبنى.
تشمل الفحوصات النموذجية أبعاد الأساس، والمناسيب النهائية، وخطوط توقيع الجدران، والتسليح الابتدائي، وتفاصيل الوصل، ومواقع المراسي، وفتحات الخدمات. وقد يتحول خطأ صغير في الطبقة الأولى إلى خطأ هندسي متكرر على كامل ارتفاع الجدار.
الخطوة 3: تركيب الطابعة ومعايرتها
قد تستخدم طابعات البناء أنظمة جسرية، أو أذرعًا روبوتية، أو منصات حركة آلية أخرى. وبغض النظر عن التكوين، يجب وضع الطابعة وتسويتها ومعايرتها بحيث تتوافق الفوهة الفعلية مع النموذج الرقمي.
كما يجب تنسيق منطقة الطباعة مع الخلط، والضخ، والخراطيم، وتخزين المواد، وأنظمة التحكم، ووصول المشغلين. وفي الموقع الحقيقي، تكون الطابعة جزءًا من نظام إنتاج لا آلة مستقلة.
المرحلة 2: التنفيذ وضبط الجودة
الخطوة 4: تحضير المادة الإسمنتية القابلة للطباعة
غالبًا ما تُسمى المادة «خرسانة»، لكن التركيبات القابلة للطباعة تختلف. فبعضها أقرب إلى خرسانة ذات ركام ناعم أو مونة، بينما تستخدم أنظمة أخرى ركامًا أكبر أو خلطات إسمنتية مملوكة.
معادلة التوازن في المادة
| قابلية الضخ يجب أن تنتقل الخلطة بشكل موثوق عبر المضخة والخرطوم ونظام التوصيل. | قابلية البثق يجب أن تمر المادة عبر الفوهة وتشكّل خيطًا متصلًا ومضبوطًا. | قابلية البناء يجب أن تحتفظ الطبقات المودعة بهندستها وتدعم الطبقات اللاحقة. |
إذا كانت شديدة السيولة: قد يهبط الجدار أو ينتشر. إذا كانت شديدة الصلابة: يصبح الضخ صعبًا وقد تتضرر واجهات الطبقات. يجب أن يوازن الخليط القابل للاستخدام بين الخصائص الثلاث جميعًا في الوقت نفسه.
تشير NIST إلى أن العلاقة بين تصميم الخلطة، ومعلمات البثق، والهندسة، والاتجاه، والأداء الإنشائي بعد التصلب تمثل مجالًا رئيسيًا لأساليب التصميم والقياس الموثوقة.

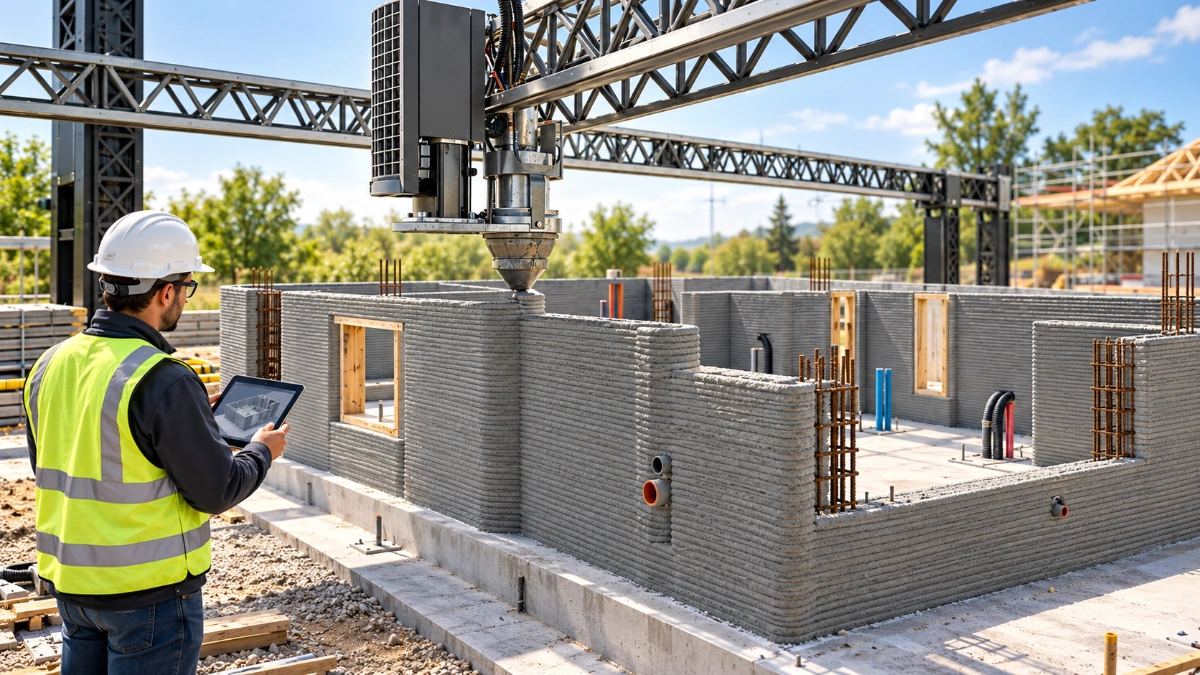

الخطوة 5: طباعة الجدران طبقة بعد طبقة
بمجرد بدء الطباعة، تتبع الفوهة المسار المبرمج أثناء إيداع خيط متصل. تمر واحدة من الحركة لتشكّل طبقة، ثم تتحرك الفوهة إلى الأعلى وتودع الطبقة التالية.
قد يحتاج المهندسون والمشغلون إلى مراقبة عرض الخيط، وارتفاع الطبقة، ومحاذاة الجدار، والدقة البعدية، والتشوه، واستمرارية البثق، وموقع الفوهة، وتمزق السطح، وتجانس المادة، والزمن بين الطبقات، والظروف البيئية، والتسليح، والفتحات، والانقطاعات.
الطابعة تتحكم في المسار؛ لكنها لا تستبدل ضبط الجودة.
الخطوة 6: دمج التسليح
يُعد التسليح أحد الفروق الرئيسية بين الطباعة التجريبية وإنشاء المباني الهندسية. فالفوهة المتحركة تعقّد التسلسل التقليدي لتثبيت قفص تسليح كامل قبل الصب.
قد تستخدم الأنظمة المختلفة قضبان تسليح رأسية في تجاويف، أو قلوبًا مملوءة بالجراوت أو الخرسانة، أو تسليحًا يوضع بين طبقات مختارة، أو تسليحًا يُركب أثناء التوقفات، أو أليافًا في المادة المطبوعة، أو قشورًا مطبوعة تعمل كقوالب دائمة للحشو المسلح.
تشير NIST إلى أن بعض أساليب الطباعة الخرسانية ثلاثية الأبعاد الحالية تشبه المبانى المسلحة، مع إدماج القضبان والجراوت في شبكات الجدران المطبوعة أو مناطق الحشو. لذلك يجب التعامل مع التسليح بوصفه جزءًا من نظام الجدار المؤهل، لا عنصرًا مرتجلًا في الموقع.
الخطوة 7: تنسيق الأبواب والنوافذ والفتحات
يجب أن يأخذ مسار الطباعة الفتحات في الحسبان عمدًا. وقد يتضمن التسلسل التوقف عند حواف الفتحات، أو تركيب عتب أو دعم آخر، أو تغيير الهندسة المطبوعة، أو الجمع بين عناصر مطبوعة وأخرى منفذة تقليديًا.
قد يكون فتحٌ مفقود في أعمال البلوك سهل القطع لاحقًا نسبيًا. أما الفتحة المفقودة في جدار إنشائي مطبوع فقد تؤثر في التسليح، ومسارات الأحمال، والعزل، والتحكم بالرطوبة، أو استمرارية الجدار.
الخطوة 8: تنسيق أعمال الكهرباء والسباكة
لا تختفي الأنظمة الكهربائية والسباكة لأن الجدار مطبوع. بل يجب تنسيقها مع تسلسل الطباعة.
قد تمر الخدمات داخل تجاويف مطبوعة، أو عبر أكمام موضوعة أثناء الطباعة، أو من خلال فتحات متعمدة التشكيل، أو ضمن مناطق خدمات، أو عبر اختراقات لاحقة حيث يُسمح بذلك، أو على سطح الجدار المكتمل.
إذا مرت الطابعة بموقع عنصر مدمج قبل تركيبه، فعلى الفريق أن يقرر ما إذا كان يجب إيقاف الطباعة أو ما إذا كان التركيب اللاحق مقبولًا تقنيًا.
الخطوة 9: توثيق انقطاعات الطباعة وتقييمها
الجدار المطبوع يُصنع عمدًا من طبقات عديدة، لذا فإن واجهات الطبقات أمر طبيعي. أما الفاصل القصير الروتيني بين التمريرات فيختلف عن الانقطاع الطويل غير المخطط له الناتج عن عطل في المعدات أو مشكلة في المادة أو الطقس أو حدث آخر في الموقع.
عندما قد يؤثر الانقطاع في الأداء، ينبغي للفريق تسجيل وقت التوقف، ووقت الاستئناف، والطبقات المتأثرة، وحالة السطح، وأي تحضير قبل إعادة البدء، وما إذا كانت هناك حاجة إلى مراجعة أو اختبار إضافي.
الخطوة 10: معالجة المادة المطبوعة وحمايتها
لا تلغي الأتمتة الحاجة إلى الإماهة والمعالجة والحماية المبكرة. فالرياح والحرارة والشمس المباشرة والرطوبة المنخفضة والمطر يمكن أن تؤثر في كل من عملية الطباعة والجدار الطازج.
كما قد تفقد الهندسة الطبقية المكشوفة الرطوبة بشكل مختلف عن الخرسانة المشكلة تقليديًا، لذا ينبغي أن تتبع المعالجة نظام المادة المؤهل ومتطلبات المشروع بدلًا من الافتراضات العامة.
المرحلة 3: الفحص والإكمال الجاهز للتسليم
الخطوة 11: فحص الجدار واختباره
لا يكون الجدار مقبولًا لمجرد أن الطابعة وصلت إلى نهاية مسارها المبرمج. فقد يشمل ضمان الجودة كلًا من ضبط العملية أثناء الطباعة والتحقق من الإنشاء المكتمل.
وبحسب النظام والمشروع، قد تشمل الفحوصات دفعات المواد، ومعلمات الطباعة، والأبعاد، ومحاذاة الجدار، والتسليح، والفتحات، والوصلات، والعيوب الظاهرة، وجودة الطبقات البينية، والمعالجة، وخصائص المادة المتصلبة، والتأهيل الإنشائي.
قد تُظهر الخرسانة المطبوعة سلوكًا اتجاهيًا لأنها تُبنى على طبقات. لذلك قد تصف نتائج المكعبات أو الأسطوانات التقليدية جزءًا فقط من الأداء الإنشائي ذي الصلة.
الخطوة 12: إكمال بقية المبنى
هذا هو الجزء الذي غالبًا ما تغفله المقاطع الفيروسية. فبمجرد انتهاء الطابعة، يستمر المشروع.
- إنشاء السقف؛
- الأدوار العليا حيث ينطبق ذلك؛
- الوصلات الإنشائية؛
- العزل والعزل المائي؛
- النوافذ والأبواب؛
- الأعمال الكهربائية؛
- السباكة وHVAC؛
- القواطع الداخلية حيث لم تُطبع؛
- تشطيبات الأرضيات والجدران؛
- التركيبات والمعدات؛
- الأعمال الخارجية؛ و
- الاختبار والتشغيل التجريبي.
لا تخلط بين زمن تشغيل الطابعة وزمن المشروع. فقد يُطبع الجدار بسرعة بينما لا يزال المبنى يحتاج إلى الهيكل التقليدي والغلاف وMEP والتشطيبات والفحوصات والتسليم.
ما الجزء الذي يُطبع فعلًا من المنزل المطبوع ثلاثي الأبعاد؟
في كثير من المشاريع الحالية، تكون الجدران هي المكوّن المطبوع الرئيسي. وتطبع مشاريع أخرى مكونات خارج الموقع ثم تُجمع لاحقًا، بينما تستخدم بعض المشاريع قشورًا مطبوعة كقوالب دائمة حول خرسانة مسلحة تقليدية أو جراوت.
أما الأرضيات والأسقف والأساسات وخدمات المبنى فغالبًا ما تكون أقل احتمالًا لأن تُنتج بنفس عملية البثق المستخدمة للجدران. وعند مقارنة المشاريع، يكون السؤال الأفضل: ما الذي طُبع تحديدًا؟
لماذا تقلل الطباعة ثلاثية الأبعاد من الحاجة إلى القوالب؟
أحد أبرز مزايا البناء القائم على البثق هو القدرة على تشكيل هندسة الجدران دون إنشاء قوالب تقليدية لكل سطح مطبوع. وهذا قد يقلل العمالة ويجعل الأشكال الجدارية المنحنية أو المحسنة أسهل في التنفيذ.
لكن إزالة القوالب تخلق متطلبات هندسية مختلفة: يجب أن تدعم المادة نفسها وهي طازجة، ويحتاج التسليح إلى استراتيجية تركيب أخرى، ويصبح إعداد الآلة أمرًا حاسمًا، كما يمكن أن تتكرر أخطاء الرقمنة أو الطابعة بسرعة عبر كمية كبيرة من الأعمال.
هل الجدار المطبوع ثلاثي الأبعاد هو نفسه الخرسانة المصبوبة؟
لا. فقد تستخدم كلتاهما مواد إسمنتية، لكن عمليتي التصنيع تختلفان بشكل كبير.
تُوضع الخرسانة التقليدية عادةً داخل قوالب وتُدمك ككتلة. أما البناء الإضافي القائم على البثق فيبني العنصر من خيوط وطبقات. لذلك قد تعتمد الخصائص على اتجاه الطباعة، واتجاه الطبقات، والزمن بين الطبقات، وهندسة الخيط، وحالة الرطوبة، ومعلمات البثق.
وهذا الاعتماد على العملية هو أحد أسباب تركيز المعايير والبحوث على تأهيل كل من المادة وعملية التصنيع.
ما المعايير المطبقة على البناء المطبوع ثلاثي الأبعاد؟
ICC 1150-2026 يضع الحد الأدنى من المتطلبات للمواد والتأهيل والفحص والتصميم الإنشائي للجدران الخرسانية المطبوعة ثلاثيًّا ووصلاتها باستخدام تقنية البناء الآلي ثلاثي الأبعاد.
ISO/ASTM 52939:2023 يضع متطلبات ضمان الجودة الموجهة بالعملية للبناء الإضافي للعناصر الإنشائية وعناصر البنية التحتية.
كما تحتفظ الجمعية الأمريكية للخرسانة ACI Committee 564 — 3-D Printing with Cementitious Materials، التي تطور وتعرض المعلومات الفنية حول التصنيع الإضافي بالمواد الإسمنتية.
ولا تعني هذه المعايير واللجان أن كل نظام طباعة مقبول تلقائيًا في كل ولاية قضائية. فما يزال قبول كود البناء، والتصميم الإنشائي، ومقاومة الحريق، والأداء الحراري، واعتماد المواد، والفحص يعتمد على الجهة المختصة ونظام الإنشاء المؤهل.
ما سرعة بناء منزل مطبوع ثلاثي الأبعاد؟
التمييز المفيد هنا هو بين زمن طباعة الجدران ومدة التنفيذ الكلية.
قد تكون طباعة الجدران أسرع بكثير من بناء الجدران التقليدي في بعض المشاريع. لكن مدة المشروع الكلية لا تزال تشمل الأساسات والتسليح والهيكل وMEP والسقف والغلاف والتشطيبات والفحوصات والتشغيل التجريبي.
وقد يشير الادعاء بأن منزلًا «طُبع خلال 24 ساعة» إلى زمن تشغيل الطابعة التراكمي أو زمن إنتاج الجدران، لا إلى المدة من الحفر حتى الإشغال.
هل المنزل المطبوع ثلاثي الأبعاد أرخص؟
قد يكون كذلك، لكن لا توجد نسبة توفير عالمية ثابتة.
قد تأتي الوفورات المحتملة من تقليل القوالب، وخفض عمالة إنشاء الجدران، والأتمتة، وتحسين الهندسة، وتقليل هدر المواد. لكن يجب موازنة هذه الوفورات مع تعبئة الطابعة، والمواد المتخصصة، ومعدات الضخ والخلط، والمشغلين، والهندسة، والتأهيل، والتسليح، والصيانة، والأعمال التقليدية التي لا تزال مطلوبة لإكمال المبنى.
لذلك لا ينبغي مقارنة تكلفة طباعة الجدار مباشرةً مع تكلفة تسليم منزل تقليدي مكتمل.
ما الذي قد يسوء أثناء الطباعة الخرسانية ثلاثية الأبعاد؟
قد تنشأ المشكلات من المادة أو الطابعة أو الهندسة أو عملية التنسيق. ومن الأمثلة: الهبوط، وعدم اتساق أبعاد الخيط، والتمزق، والبثق الناقص أو الزائد، واحتكاك الفوهة، وسوء محاذاة الطبقات، وطول الفاصل بين الطبقات، وضعف الواجهات، والانحراف البعدي، وانسداد معدات الضخ، وإغفال التسليح، وتفويت عناصر MEP المدمجة، والانقطاعات غير المخطط لها.
فالعيب السطحي التجميلي والعيب الإنشائي المشتبه به بين الطبقات ليسا المشكلة نفسها، لذا ينبغي تصنيف العيوب وتقييمها بدلًا من التعامل معها كفئة عامة واحدة.
هل تلغي الطباعة ثلاثية الأبعاد الحاجة إلى مهندسي الموقع والمفتشين؟
لا. لكنها تغيّر ما الذي يفحصونه.
قد يقضي مهندسو الموقع وفرق QA/QC وقتًا أقل في الإشراف على عمليات رص الجدران المتكررة، ووقتًا أكبر في التحقق من التوقيع الرقمي، ومعايرة الطابعة، وإنتاج المواد، وهندسة الطباعة، والتسليح، والواجهات، والعناصر المدمجة، والانقطاعات، والاختبارات، والتتبع، والانحرافات عن النظام المؤهل.
وقد تزيد الأتمتة من أهمية السجلات لأن خطأً آليًا أو رقميًا متكررًا واحدًا قد يؤثر في كمية كبيرة من الأعمال بسرعة كبيرة.
الخلاصة الهندسية
أفضل طريقة لفهم المنزل المطبوع ثلاثي الأبعاد هي باعتباره مشروع إنشاء هجينًا. فبإمكان الطابعة أتمتة إنتاج الجدران وإنشاء هندسة يصعب أو يكلّف تنفيذها باستخدام القوالب التقليدية، لكن الجدار المطبوع يبقى جزءًا من نظام إنشائي وغلاف مبنى وخدمات أكبر.
بالنسبة للمهندسين، ليست الأسئلة الأكثر فائدة هي فقط مدى سرعة حركة الطابعة. بل هي: ما الذي يُطبع فعلًا، وكيف يُسلح، وكيف يُفحص، وكيف يتصل ببقية المبنى، وكيف يُتحقق من أدائه؟
المراجع
NIST — التصنيع الإضافي بالمواد القائمة على الأسمنت
ICC — المعيار ICC 1150-2026 لتقنية البناء الآلي ثلاثي الأبعاد لجدران الخرسانة المطبوعة ثلاثيًّا
ISO — ISO/ASTM 52939:2023 التصنيع الإضافي للبناء
ACI Committee 564 — الطباعة ثلاثية الأبعاد بالمواد الإسمنتية
