جدول ثني القضبان والصلب المقطوع مسبقًا في مشاريع البناء الخرسانية

I. المقدمة
ما هو جدول ثني القضبان (BBS)؟
في صناعة البناء الخرساني، الدقة مهمة. يعمل جدول ثني القضبان (BBS) كجدول تفصيلي يحدد كل قضيب تسليح - يُشار إليه عادةً باسم حديد التسليح - المطلوب للهيكل. يحدد الحجم والشكل والطول والكمية لهذه القضبان لضمان توافق البناء مع مواصفات التصميم. فكر فيه كدليل تفصيلي يضمن الدقة في قطع وثني الصلب، مما يحسن من الوقت والموارد.
مفهوم الصلب المقطوع والمثني مسبقًا
يغير الصلب المقطوع والمثني مسبقًا هذه العملية عن طريق إعداد حديد التسليح خارج الموقع بناءً على BBS. يتم تسليم هذه القضبان الجاهزة للتركيب، مما يقلل من العمالة في الموقع ويحسن الكفاءة. مع تزايد شعبيته في البناء الحديث، يضمن هذا الأسلوب الدقة مع تقليل التكاليف والوقت.
II. أهمية جدول ثني القضبان في البناء
التوحيد والدقة
يضمن BBS أن يتم قطع وثني كل قضيب تسليح بدقة وفقًا لمواصفات التصميم. هذا يلغي التخمين ويقلل من الأخطاء، مما يضمن سلامة الهيكل والامتثال لمعايير التصميم.
الكفاءة وتوفير التكاليف
يقلل BBS المُعد جيدًا من الهدر عن طريق تحديد متطلبات المواد الدقيقة. هذا يقلل من الإفراط في الطلب ويؤدي إلى توفير كبير في التكاليف. كما تسرع التعليمات الواضحة في BBS من جداول البناء، مما يساعد المشاريع على الوفاء بالمواعيد النهائية بشكل أكثر فعالية.
ضمان الجودة
عندما يتم تصنيع وتركيب حديد التسليح بشكل صحيح، فإنه يؤثر بشكل مباشر على متانة وقوة الهيكل. يلعب BBS دورًا حاسمًا في الحفاظ على معايير البناء عالية الجودة من خلال تقليل نطاق الأخطاء اليدوية.
III. مكونات جدول ثني القضبان
العناصر الرئيسية
يتضمن BBS النموذجي:
-
رقم القضيب: معرف فريد لكل قطعة من حديد التسليح.
-
الشكل: الهندسة المطلوبة (مثل مستقيم، مثني، أو معقوف).
-
الحجم: قطر القضيب، عادةً بالمليمترات.
-
الطول: القياس الدقيق.
-
الكمية: عدد القضبان المطلوبة.
-
نوع القضيب: سواء كان قضيب رئيسي، أو ركاب، أو قضيب توزيع.
-
رموز الشكل: رموز موحدة تصف أبعاد وزوايا الثني.

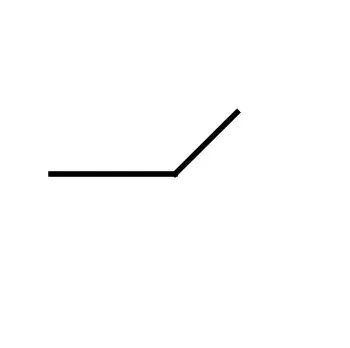

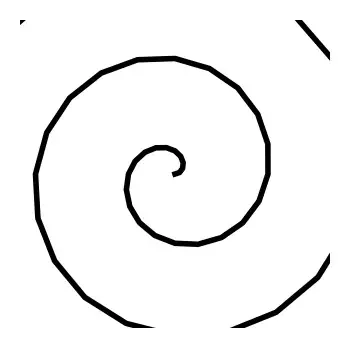

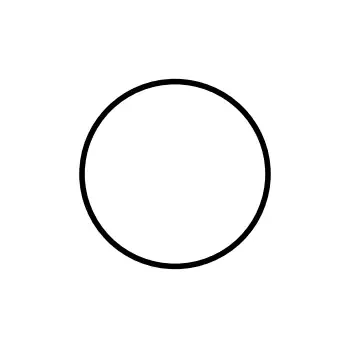

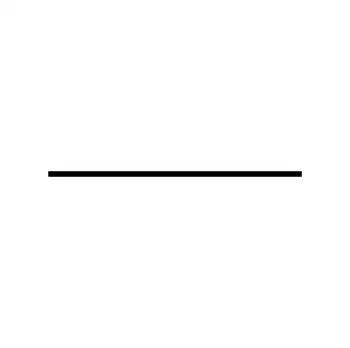

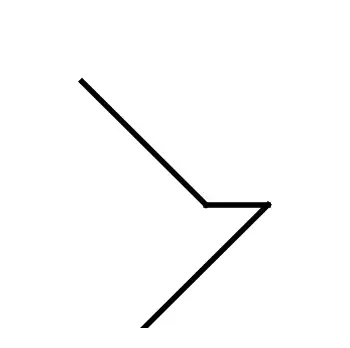

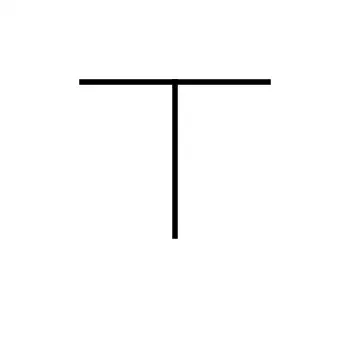

صور الأشكال:
يمكن استخدام هذه الصور في ملف إكسل أو ملف وورد لتوضيح أشكال أنواع مختلفة من حديد التسليح المقطوع والمثني. يُطلق على الجدول في ملف الإكسل اسم جدول ثني القضبان مع اختصار B.B.S.
تفسير جدول ثني القضبان
يتم تقديمه في شكل جدولي إلى جانب الرسومات الهيكلية، يضمن BBS أن يتم تصنيع وتركيب كل قضيب وفقًا للتصميم، مما يعزز دقة وكفاءة سير العمل.
نموذج لجدول ثني القضبان
رقم القضيب | الشكل | حجم القضيب (مم) | الطول (مم) | الكمية | رمز الشكل |
---|---|---|---|---|---|
1 | مستقيم | 12 | 6000 | 10 | 00 |
2 | شكل L | 16 | 2000 + 1000 | 8 | 01 |
3 | شكل U | 10 | 1500 + 500 + 1500 | 6 | 02 |
4 | نهاية معقوفة | 20 | 3000 | 12 | 03 |
5 | ركاب (مربع) | 8 | 500 x 500 | 20 | 04 |
IV. الصلب المقطوع والمثني مسبقًا: تغيير قواعد اللعبة
التعريف والعملية
يتم تصنيع الصلب المقطوع والمثني مسبقًا في مرافق متخصصة باستخدام آلات متقدمة. يقوم المهندسون بإدخال بيانات BBS في البرامج، مما يوجه الآلات لقطع وثني القضبان بدقة. ثم يتم تسليم هذه القضبان المعلّمة إلى الموقع للاستخدام الفوري.
المزايا
-
تقليل العمالة في الموقع: يركز العمال على التركيب بدلاً من التصنيع.
-
تحسين الدقة: تضمن الأتمتة المواصفات الدقيقة.
-
توفير الوقت: يلغي القطع والثني في الموقع.
-
تحسين السلامة: يقلل من المخاطر المرتبطة بالعمليات اليدوية.
التحديات
-
الاعتماد على التصاميم الدقيقة: يمكن أن تتسبب الأخطاء في BBS في تعطيل التصنيع.
-
اللوجستيات: يتطلب نقل الصلب المسبق التصنيع تخطيطًا دقيقًا.
-
تكاليف أولية أعلى: على الرغم من أنها أكثر تكلفة في البداية، إلا أن التوفير في الوقت والعمالة يعوض التكاليف.
V. مقارنة: الصلب التقليدي مقابل الصلب المقطوع والمثني مسبقًا
كفاءة الوقت
تعتمد الطرق التقليدية على القطع والثني في الموقع، مما يؤدي غالبًا إلى تأخيرات. يلغي الصلب المقطوع هذه الخطوات، مما يضمن تركيبًا أسرع.
تحسين المواد
يقلل الصلب المقطوع من هدر المواد من خلال الالتزام بالمواصفات الدقيقة، على عكس الطرق التقليدية المعرضة للأخطاء والقصاصات.
تداعيات التكلفة
على الرغم من أن الصلب المقطوع قد يكون له تكلفة مقدمة أعلى، إلا أنه يقلل من النفقات الإجمالية من خلال توفير العمالة وتقليل جداول البناء.
VI. دور التكنولوجيا في BBS والصلب المقطوع مسبقًا
الأدوات الرقمية
تعمل البرامج مثل AutoCAD وRevit على تبسيط إعداد BBS وتتكامل مع الآلات الآلية للتصنيع الدقيق، مما يقلل من الأخطاء.
التكامل مع الصلب المقطوع والمثني مسبقًا
تضمن سير العمل الرقمي بين أدوات التصميم ومعدات التصنيع تصنيعًا فعالًا ودقيقًا لقضبان الصلب.
الاتجاهات الناشئة
تشكل التقنيات مثل نمذجة معلومات البناء (BIM) والطباعة ثلاثية الأبعاد مستقبل تصميم وتصنيع حديد التسليح، مما يعد بكفاءة أكبر.
VII. التطبيقات العملية في مشاريع البناء
أمثلة على الهياكل التي تستخدم BBS والصلب المقطوع مسبقًا
-
ناطحات السحاب.
-
الجسور والجسور العلوية.
-
المنشآت الصناعية الكبيرة.
دراسة حالة
شهد مشروع ناطحة سحاب نفذ الصلب المقطوع وBBS تقليصًا بنسبة 30% في وقت البناء و20% في تكاليف المواد. يبرز هذا المثال فوائد تبني هذه الممارسات الحديثة.
VIII. الخاتمة
تلخيص الفوائد
تعزز جداول ثني القضبان والصلب المقطوع مسبقًا الكفاءة، وتحسن السلامة، وتضمن جودة عالية في مشاريع البناء. معًا، يبسطون سير العمل ويحسنون استخدام الموارد.
النظرة المستقبلية
مع تبني البناء للتكنولوجيا، سيزداد استخدام BBS والصلب المقطوع مسبقًا. ستدفع جهود الاستدامة، مثل إعادة تدوير نفايات الصلب، إلى مزيد من التبني، مما يرسخ دورها في البناء الحديث.
VIX. التنزيلات
تنزيل نماذج إكسل وPDF:
- تنزيل نموذج إكسل لجدول ثني القضبان (BBS) لحديد التسليح
- تنزيل نموذج PDF لجدول ثني القضبان (BBS) لحديد التسليح
