Planning de cintrage des barres et acier prédécoupé et cintré dans les projets de construction en béton

Découvrez les bases des plans de cintrage des barres (BBS) et les avantages de l’acier prédécoupé et cintré pour une construction en béton plus précise et efficace.

Planning de cintrage des barres et acier prédécoupé et cintré dans les projets de construction en béton
Planning de cintrage des barres et acier prédécoupé et cintré dans les projets de construction en béton
French version

Planning de cintrage des barres et acier prédécoupé et cintré dans les projets de construction en béton


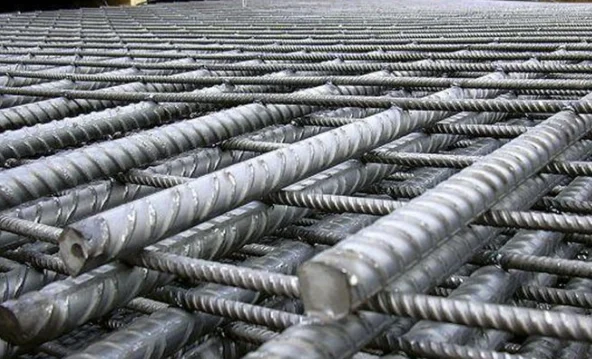

acier de renforcement coupé et cintré quollnet


I. Introduction

Qu’est-ce qu’un planning de cintrage des barres (BBS) ?

Dans le secteur de la construction en béton, la précision est essentielle. Un planning de cintrage des barres (BBS) sert de tableau détaillé qui répertorie chaque barre d’armature — couramment appelée rebar — nécessaire à une structure. Il précise la taille, la forme, la longueur et la quantité de ces barres afin de garantir que la construction respecte les spécifications de conception. Considérez-le comme un guide détaillé qui assure la précision de la coupe et du cintrage de l’acier, en optimisant à la fois le temps et les ressources.

Le concept d’acier prédécoupé et cintré

L’acier prédécoupé et cintré révolutionne ce processus en préparant les armatures hors site sur la base du BBS. Livrées prêtes à être mises en place, ces barres préfabriquées réduisent la main-d’œuvre sur chantier et améliorent l’efficacité. Avec une popularité croissante dans la construction moderne, cette méthode garantit la précision tout en réduisant les coûts et les délais.


II. Importance du planning de cintrage des barres dans la construction

Standardisation et précision

Le BBS garantit que chaque barre d’armature est coupée et cintrée avec précision selon les spécifications de conception. Cela élimine les approximations et minimise les erreurs, assurant la sécurité de la structure et sa conformité aux normes de conception.

Efficacité et économies de coûts

Un BBS bien préparé réduit les déchets en indiquant les besoins exacts en matériaux. Cela limite les surcommandes et permet de réaliser des économies importantes. Des instructions claires dans le BBS accélèrent également les délais de construction, aidant les projets à respecter plus efficacement les échéances.

Assurance qualité

Lorsque les armatures sont fabriquées et posées correctement, cela a un impact direct sur la durabilité et la résistance de la structure. Un BBS joue un rôle essentiel dans le maintien de normes de construction de haute qualité en réduisant les risques d’erreurs manuelles.


III. Composants d’un planning de cintrage des barres

Éléments clés

Un BBS typique comprend :

  1. Numéro de barre : identifiant unique pour chaque pièce d’armature.

  2. Forme : géométrie requise (par exemple droite, cintrée ou avec crochet).

  3. Dimension : diamètre de la barre, généralement en millimètres.

  4. Longueur : mesure exacte.

  5. Quantité : nombre de barres nécessaires.

  6. Type de barre : barre principale, étrier ou barre de répartition.

  7. Codes de forme : codes normalisés décrivant les dimensions et les angles de cintrage.


Photos des formes :

Ces photos peuvent être utilisées dans un fichier Excel ou Word pour illustrer les formes des différents types d’acier de renforcement coupé et cintré. Le tableau du fichier Excel s’appelle Bar Bending Schedule avec l’abréviation B.B.S.

barre d’armature cintrée en U barre d’armature cintrée en T barre d’armature cintrée droite barre d’armature cintrée en cercle barre d’armature cintrée avec crochet barre d’armature cintrée en carré barre d’armature cintrée en Z barre d’armature cintrée en spirale


Interprétation d’un BBS

Présenté sous forme de tableau en parallèle des plans de structure, un BBS garantit que chaque barre est fabriquée et posée conformément à la conception, améliorant ainsi la précision et l’efficacité du flux de travail.

Exemple de planning de cintrage des barres

N° de barre Forme Diamètre de barre (mm) Longueur (mm) Quantité Code de forme
1 Droite 12 6000 10 00
2 Forme en L 16 2000 + 1000 8 01
3 Forme en U 10 1500 + 500 + 1500 6 02
4 Extrémité avec crochet 20 3000 12 03
5 Étriers (carrés) 8 500 x 500 20 04


IV. Acier prédécoupé et cintré : une révolution

Définition et processus

L’acier prédécoupé et cintré est fabriqué dans des installations spécialisées à l’aide de machines avancées. Les ingénieurs saisissent les données du BBS dans un logiciel, qui guide les machines pour couper et cintrer les barres avec précision. Ces barres étiquetées sont ensuite livrées sur le chantier pour une utilisation immédiate.

Avantages

  1. Réduction de la main-d’œuvre sur site : les ouvriers se concentrent sur la pose plutôt que sur la fabrication.

  2. Précision accrue : l’automatisation garantit le respect exact des spécifications.

  3. Gain de temps : élimine la coupe et le cintrage sur chantier.

  4. Sécurité améliorée : réduit les risques liés aux processus manuels.

Défis

  1. Dépendance à des plans précis : des erreurs dans le BBS peuvent perturber la fabrication.

  2. Logistique : le transport de l’acier préfabriqué nécessite une planification minutieuse.

  3. Coûts initiaux plus élevés : bien que plus coûteux au départ, les économies de temps et de main-d’œuvre compensent ces coûts.

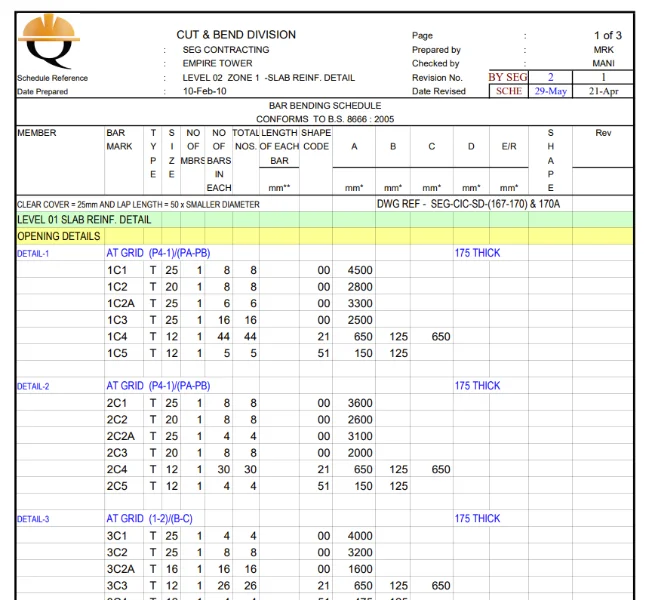

    image d’un exemple de planning de cintrage des barres BBS quollnet


V. Comparaison : acier traditionnel vs acier prédécoupé et cintré

Efficacité temporelle

Les méthodes traditionnelles reposent sur la coupe et le cintrage sur chantier, ce qui entraîne souvent des retards. L’acier prédécoupé élimine ces étapes et garantit une installation plus rapide.

Optimisation des matériaux

L’acier prédécoupé réduit les déchets de matériaux en respectant des spécifications exactes, contrairement aux méthodes traditionnelles sujettes aux erreurs et aux chutes.

Incidences sur les coûts

Bien que l’acier prédécoupé puisse avoir un coût initial plus élevé, il réduit les dépenses globales en économisant de la main-d’œuvre et en raccourcissant les délais de construction.


VI. Rôle de la technologie dans le BBS et l’acier prédécoupé

Outils numériques

Des logiciels comme AutoCAD et Revit simplifient la préparation du BBS et s’intègrent aux machines automatisées pour une fabrication précise, réduisant ainsi les erreurs.

Intégration avec l’acier prédécoupé et cintré

Les flux de travail numériques entre les outils de conception et les équipements de fabrication garantissent une production efficace et précise des barres d’acier.

Tendances émergentes

Des technologies comme le Building Information Modeling (BIM) et l’impression 3D façonnent l’avenir de la conception et de la fabrication des armatures, promettant une efficacité encore plus grande.


VII. Applications pratiques dans les projets de construction

Exemples de structures utilisant le BBS et l’acier prédécoupé

  1. Gratte-ciel.

  2. Ponts et viaducs.

  3. Installations industrielles de grande envergure.

Étude de cas

Un projet de grande hauteur ayant mis en œuvre l’acier prédécoupé et le BBS a enregistré une réduction de 30 % du temps de construction et une baisse de 20 % des coûts de matériaux. Cet exemple met en évidence les avantages de l’adoption de ces pratiques modernes.


VIII. Conclusion

Résumé des avantages

Les plannings de cintrage des barres et l’acier prédécoupé améliorent l’efficacité, renforcent la sécurité et garantissent une qualité supérieure dans les projets de construction. Ensemble, ils simplifient les flux de travail et optimisent l’utilisation des ressources.

Perspectives d’avenir

À mesure que la construction adopte la technologie, l’utilisation du BBS et de l’acier prédécoupé va se développer. Les efforts de durabilité, comme le recyclage des déchets d’acier, favoriseront encore cette adoption, consolidant leur rôle dans la construction moderne.



VIX. Téléchargements

Téléchargez des exemples de formats Excel et PDF :


Références :

Quollnet.com développeurs spécialisés dans les produits informatiques pour l’ingénierie
