Organigramme de construction (Organigramme de projet)

Résumé :
Un organigramme de construction montre qui est responsable de quoi, qui rend compte à qui, et comment les décisions sont prises sur un projet. Dans les appels d'offres, les clients exigent souvent deux organigrammes : un Organigramme de l'entreprise (soutien au siège + gouvernance) et un Organigramme de projet (équipe de livraison sur site). Sur de nombreux projets, l'organigramme soumis (plus les CV/entretiens pour le personnel clé) devient un engagement contractuel—donc des cases manquantes, un reporting peu clair ou un personnel non qualifié peuvent créer un risque de conformité.

Téléchargements (modèles) :

• Modèle d'org chart Excel (modifiable) : Modèle d'organigramme Excel site
• Modèle d'org chart PDF (imprimable) : Modèle d'organigramme PDF site
• Modèle d'org chart PowerPoint (présentation) : Modèle d'organigramme PowerPoint site
• RACI / Matrice de responsabilité (bonus) : Modèle de matrice RACI Excel
• Modèle d'org chart Excel de matrice (modifiable) : Modèle d'organigramme Excel matrice
• Modèle d'org chart PDF de matrice (imprimable) : Modèle d'organigramme PDF matrice
• Modèle d'org chart Excel d'entreprise de construction : Modèle d'organigramme Excel d'entreprise

---

Qu'est-ce qu'un organigramme de construction ?

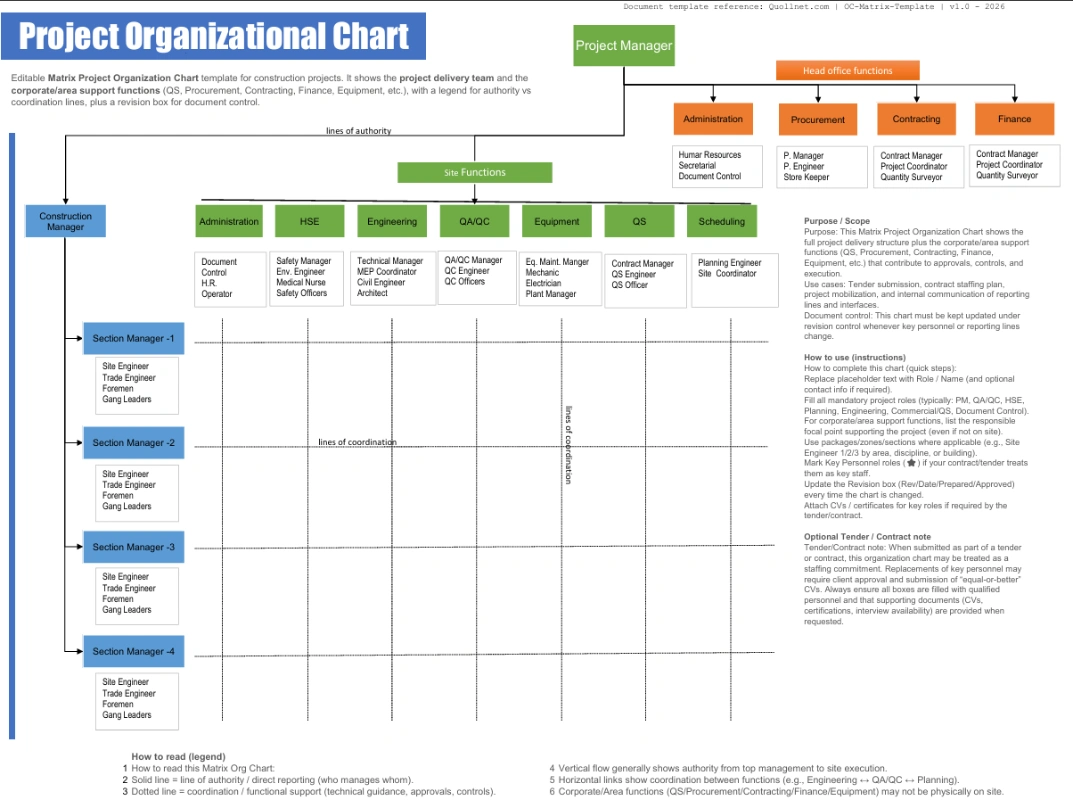

Image de l'organigramme de projet - Format matrice -

Un organigramme de construction (org chart) est une “carte” visuelle de l'équipe de projet qui clarifie :

• Lignes de reporting (qui rend compte à qui)

• Autorité (qui approuve, dirige et escalade)

• Interfaces (client/ingénieur/PMC ↔ entrepreneur principal ↔ sous-traitants)

Organigramme de l'entreprise vs Organigramme de projet

• Organigramme de l'entreprise : Votre structure permanente (directeurs, départements, responsables fonctionnels : ingénierie, approvisionnement, QS, HSE, QA/QC, RH, finance). Les clients le demandent pour confirmer que vous avez la capacité de back-office pour soutenir le travail.

• Organigramme de projet (Organigramme de projet) : L'équipe de livraison spécifique au projet (PM, gestion de site, ingénieurs de discipline, planificateurs, QA/QC, HSE, commercial, contrôle des documents, etc.). Les clients le demandent pour confirmer que vous pouvez livrer sur site.

De nombreux entrepreneurs utilisent un organigramme matriciel pour montrer les deux (livraison de projet + soutien au siège) en une seule vue—mais il doit toujours être clair qui a l'autorité au jour le jour sur le projet.

---

Types d'organigrammes utilisés dans la construction

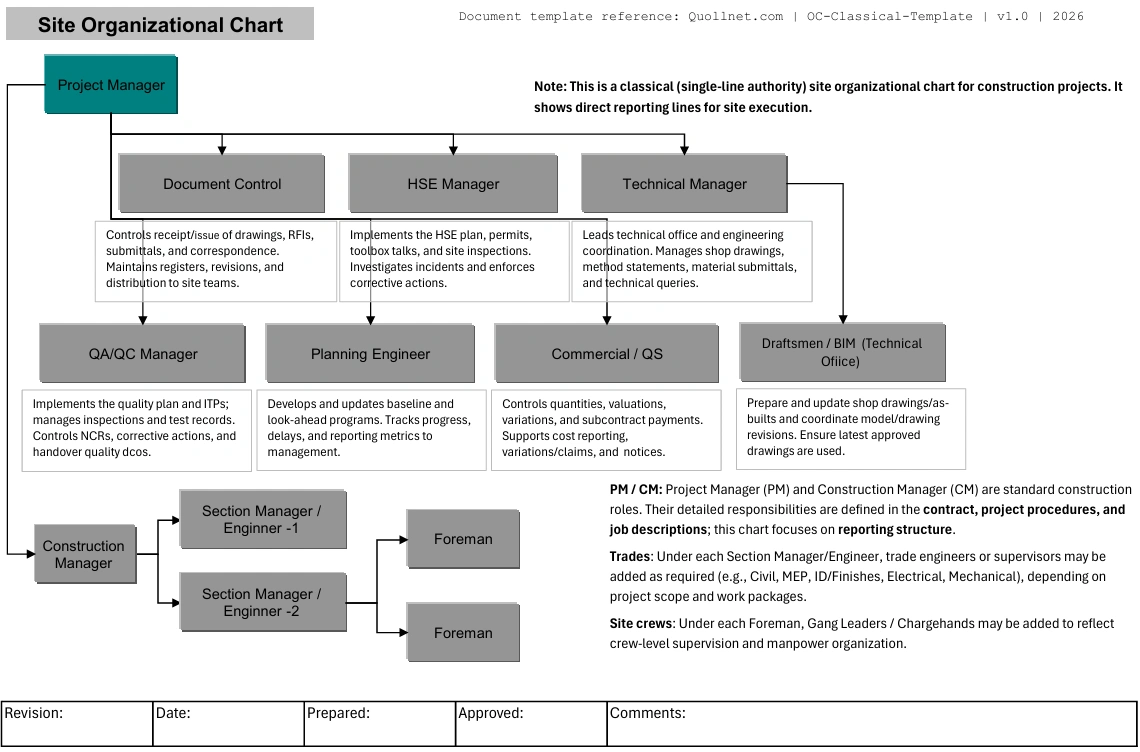

Organigramme de projet - Arbre classique -

Voici les types de graphiques les plus courants que vous verrez dans les appels d'offres de construction et l'exécution de projets.

Organigramme fonctionnel

Organisé par départements (Ingénierie, Approvisionnement, Construction, QA/QC, HSE, Commercial).
Utilisez-le lorsque le client souhaite voir la capacité de l'entreprise et les contrôles internes.

Organigramme de projet

Organisé autour de l'équipe de projet (PM → équipe de site → équipes de discipline).
Utilisez-le comme graphique principal pour l'exécution sur site et le reporting quotidien.

Organigramme matriciel

Montre le reporting dual (par exemple, un Responsable QA/QC de projet rend compte au Responsable de projet et a une ligne pointillée vers le Directeur QA/QC de l'entreprise).
Utilisez-le lorsque le siège soutient ou gouverne activement le projet, mais assurez-vous qu'il ne confonde pas la prise de décision.

Organigramme de contrat / de livraison

Montre les relations contractuelles (Client → Ingénieur/PMC → Entrepreneur principal → Sous-traitants/Fournisseurs).
Utilisez-le pour clarifier qui est contracté à qui, surtout sur des configurations lourdes EPC/DBB/PMC.

Organigramme de site

Une chaîne de commandement simplifiée, uniquement sur site (Responsable de site → Ingénieurs de section → Chefs de chantier → Chefs d'équipe → Équipes).
Utilisez-le pour le contrôle sur site, les briefings de sécurité et la clarté opérationnelle.

---

Exigences de l'appel d'offres

Dans de nombreux appels d'offres, l'organigramme n'est pas un “élément agréable à avoir”—il fait partie de la soumission technique et parfois d'un élément noté.

Ce que les clients demandent couramment :

• Organigramme de l'entreprise (souvent utilisé pour évaluer la capacité et la gouvernance)

• Organigramme de projet pour le projet spécifique

• Liste du personnel clé avec des CV, certificats/licences le cas échéant, et déclarations de disponibilité/engagement

• Parfois : entretiens (surtout pour PM, Responsable de construction, Responsable QA/QC, Responsable HSE, Planificateur, Responsable commercial/QS)

Ce que le client vérifie généralement :

• Toutes les fonctions critiques sont couvertes (QA/QC, HSE, Planification, Commercial, Ingénierie, Contrôle des documents)

• Les lignes de reporting sont claires (pas de rôles “flottants”)

• L'autorité est réaliste (par exemple, qui approuve les déclarations de méthode, ITP, RFIs, fermetures de NCR)

• La structure correspond à la portée/complexité du projet (vous ne pouvez pas affecter un méga projet comme un petit aménagement)

  Gérez toujours votre appel d'offres - Vérifiez avant de soumettre





---

Aspects contractuels et juridiques de la soumission d'un organigramme

Dans de nombreux contrats et conditions d'appel d'offres, l'organigramme soumis + CV peuvent devenir un engagement contraignant (ou au moins une représentation formelle sur laquelle le client s'appuie). En pratique, cela affecte :

1) Obligations de “personnel clé”

Les contrats définissent souvent le personnel clé (ou “personnel clé”). Règles typiques :

• L'entrepreneur doit affecter le personnel nommé tel que soumis.

• Les remplacements peuvent nécessiter l'approbation du client.

• Le remplacement doit être égal ou meilleur en qualifications/expérience.

2) Qualification et exhaustivité

Les clients peuvent exiger :

• Chaque case remplie (pas de réserves comme “TBD”)

• Années d'expérience minimales

• Certifications obligatoires (courantes pour HSE, QA/QC, disciplines spécialisées)

3) CV et entretiens

Les CV sont souvent requis pour prouver la compétence et la conformité aux critères d'appel d'offres. Des entretiens peuvent être utilisés pour confirmer :

• que la personne est réelle/disponible,

• comprend les contraintes du projet,

• peut gérer les parties prenantes et les exigences contractuelles.

4) Risque contractuel si le graphique est incorrect

Si vous soumettez un organigramme qui est incomplet, peu clair ou irréaliste, cela peut entraîner :

• rejet de l'appel d'offres (non-conformité),

• retard d'attribution/d'approbation,

• litiges ultérieurs (“vous vous êtes engagé à cette structure et à ces personnes”),

• problèmes de performance du projet (surtout QA/QC, HSE, planification et contrôle commercial).

Règle pratique : considérez l'organigramme d'appel d'offres comme un livrable contractuel—ne promettez que ce que vous pouvez réellement affecter et soutenir.

---

Ce qu'un bon organigramme de projet doit inclure

Au minimum, la plupart des projets s'attendent à voir ces fonctions (les titres varient selon le pays/client) :

Leadership & gestion

• Directeur de projet (si applicable)

• Responsable de projet

• Responsable de construction / Responsable de site

Ingénierie & livraison

• Ingénieurs de discipline (Civil/Arch/MEP selon le cas)

• Ingénieurs de section / Responsables de zone

• Superviseurs de site / Chefs de chantier généraux / Chefs de chantier

Planification & contrôles

• Ingénieur planificateur / Planificateur

• Contrôle des coûts (si séparé du QS/commercial)

• Interface de reporting de progrès (hebdomadaire/mensuel)

Commercial

• Économiste de la construction / Responsable commercial

• Administrateur des contrats (si séparé)

Qualité

• Responsable QA/QC

• Inspecteurs / Ingénieur matériaux (si nécessaire)

• Contrôle des documents (souvent critique pour le flux QA/QC)

HSE

• Responsable HSE / Agent de sécurité

Interfaces

• Interface client/PMO/PMC

• Interface de supervision ingénieur/consultant

• Sous-traitants (soit montrés sous des packages, soit sous construction)

---

Gouvernance vs Reporting

Ces termes sont souvent confondus (et ce sont aussi de forts mots-clés SEO) :

• Structure de reporting : qui rend compte à qui au jour le jour (chaîne opérationnelle).

• Structure de gestion : qui gère l'exécution (planification, construction, ressources).

• Structure de gouvernance : qui établit la supervision, les approbations et les portes de contrôle (par exemple, directeurs d'entreprise, comité de pilotage, direction du client, conseils d'approbation).

Un organigramme clair montre généralement le reporting et la gestion. La gouvernance peut être montrée comme :

• une rangée supérieure (pilotage/supervision), ou

• un “graphique de gouvernance” séparé pour les grands projets.

---

Comment construire un organigramme étape par étape

1. Choisissez le type de graphique (projet vs matrice vs site) en fonction de ce que le client demande.

2. Listez les fonctions obligatoires (QA/QC, HSE, planification, commercial, contrôle des documents).

3. Définissez la répartition du travail (zones/niveaux/packages) et affectez des responsables de zone.

4. Affectez des noms (évitez “TBD” si l'appel d'offres exige du personnel nommé).

5. Dessinez les lignes de reporting (ligne solide pour le reporting direct, ligne pointillée pour la supervision fonctionnelle).

6. Ajoutez des interfaces (client/ingénieur/PMC/sous-traitants).

7. Joignez des CV (et des certificats) pour les rôles clés si nécessaire.

8. Contrôlez les versions (Rev 0 appel d'offres, Rev 1 attribution, Rev 2 mobilisation, etc.).

---

Matrice de responsabilité (RACI) vs Organigramme

Un organigramme montre qui rend compte à qui. Une matrice RACI montre qui fait quoi.

Utilisez les deux lorsque :

• les responsabilités se chevauchent (QA/QC vs construction vs consultant),

• les approbations sont strictes (ITPs, MIRs, WIRs, fermetures de NCR),

• vous souhaitez prévenir les litiges “ce n'est pas mon travail”.

Bonne pratique : faites référence au RACI dans votre Plan de qualité de projet / PMP et gardez l'organigramme propre.

---

Organigramme typique par taille de projet

Petits projets

Les rôles sont souvent combinés (par exemple, le PM gère également la planification ; QA/QC peut être partagé).
Risque : la qualité et la documentation souffrent si le contrôle des documents et QA/QC ne sont pas visibles.

Projets moyens

Séparation claire du PM, de la gestion de site, de QA/QC, de HSE, de la planification et du commercial.
Comprend souvent des responsables de discipline/zone.

Grands / projets complexes

La structure matricielle est courante : fort soutien de l'entreprise + contrôles de projet dédiés + responsables de package.
La gouvernance est généralement formelle (portes d'approbation, restrictions sur le personnel clé, reporting structuré).

---

À faire et à ne pas faire

À faire

• Faites correspondre l'organigramme à la portée du contrat, programme, et profil de risque.

• Montrez une autorité claire (qui approuve, qui dirige, qui escalade).

• Utilisez un personnel réaliste (ne promettez pas une structure que vous ne pouvez pas mobiliser).

• Gardez-le à jour et émettez des révisions formellement lorsque l'équipe change.

• Rendez visibles les interfaces clés (client/ingénieur/PMC et principaux sous-traitants).

À ne pas faire

• Laissez des cases vides ou des réserves dans un appel d'offres qui exige du personnel nommé.

• Créez un graphique matriciel qui cache qui a réellement l'autorité sur site.

• Complexifiez trop le graphique (trop de lignes pointillées = confusion).

• Oubliez le contrôle des documents, QA/QC, HSE et planification—les clients le remarquent.

• Traitez-le comme un document “graphique uniquement” ; il est souvent audité.

---

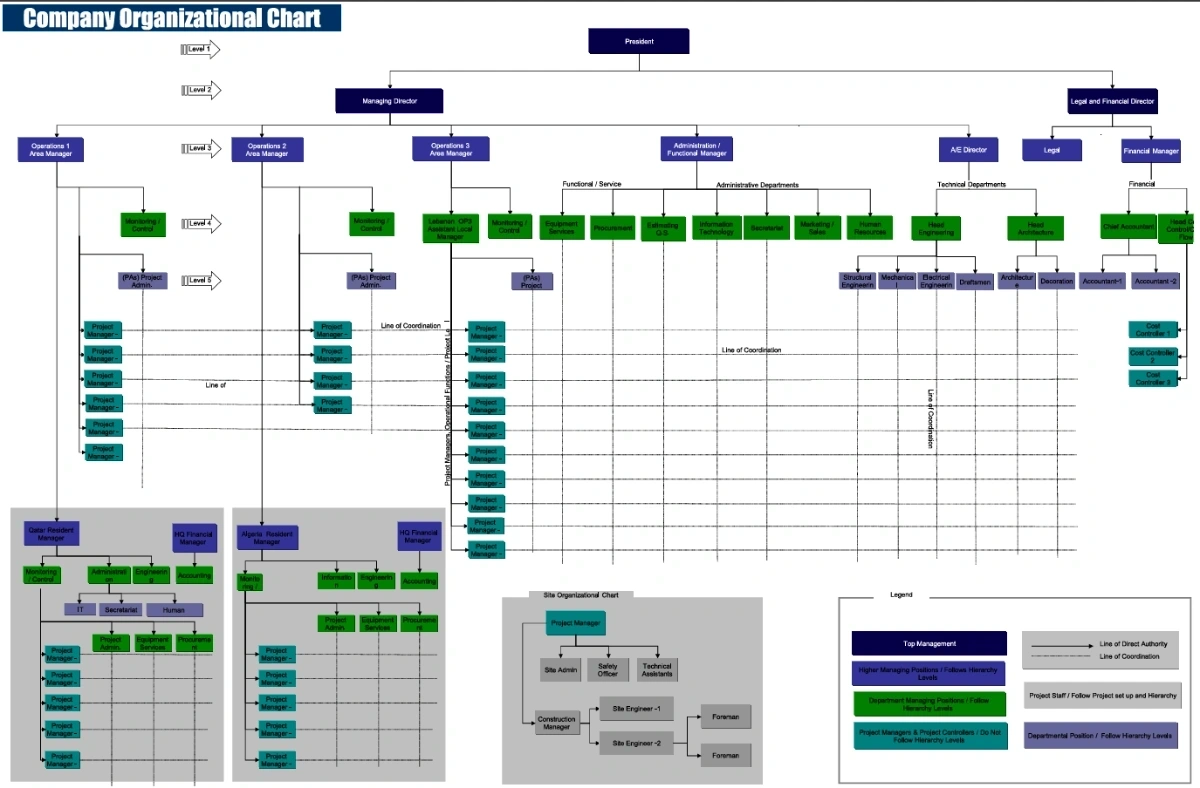

Exemple d'organigramme d'entreprise - Sociétés de construction

• Modèle d'org chart Excel d'entreprise (modifiable) : Modèle d'organigramme Excel d'entreprise

• Modèle d'org chart PDF d'entreprise (imprimable) : Modèle d'organigramme PDF d'entreprise

Organigramme d'entreprise pour les sociétés de construction
